Crowningtafel - Het geheim van hogere buignauwkeurigheid

Classificatie van de bekroningsmethode

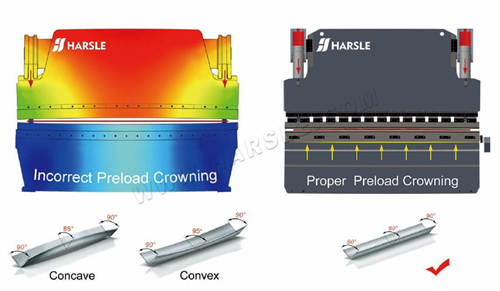

Om de nadelige effecten van vervorming van de schuif te elimineren, moet de doorbuigingsvervorming van de schuif worden gecompenseerd. De gebruikelijke bombeermethode is onderverdeeld in mechanisch bomberen en hydraulisch bomberen.

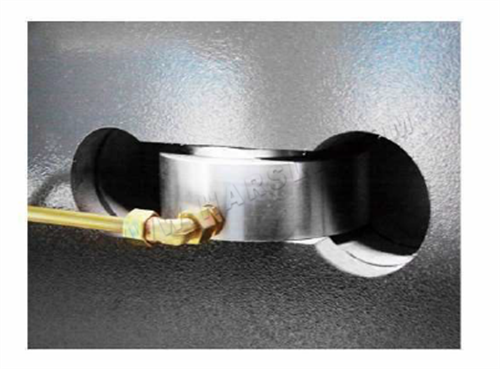

Tafel hydraulische automatische afbuiging Bekroningsmechanisme, dat is samengesteld uit een set cilinders geïnstalleerd in de onderste tafel, de positie en grootte van elke bombeercilinder is ontworpen volgens de schuifregelaar, tafeleindige elementenanalyse van de afbuiging Bekroningscurve, hydraulische Bekroning is door de relatieve verplaatsing tussen de voorkant, het midden en de achterkant van de drie verticale platen om de neutrale versie van de bultbekroning te bereiken, het principe is door de elastische vervorming van de stalen plaat zelf om de bult te bereiken, dus de bekroning. De hoeveelheid bekroning kan worden aangepast binnen het elastische bereik van de tafel.

hydraulische bekroning

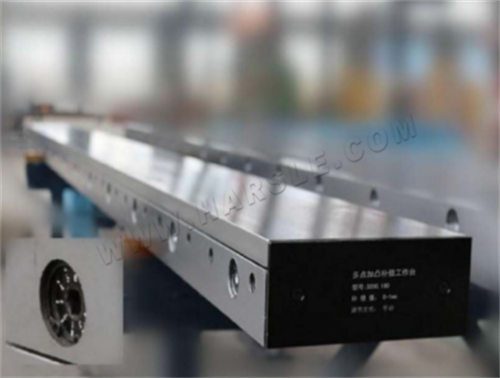

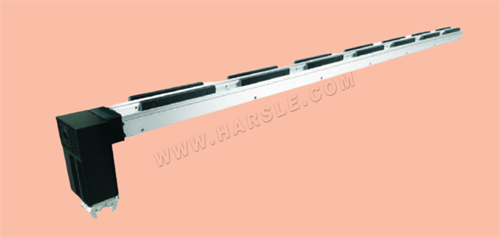

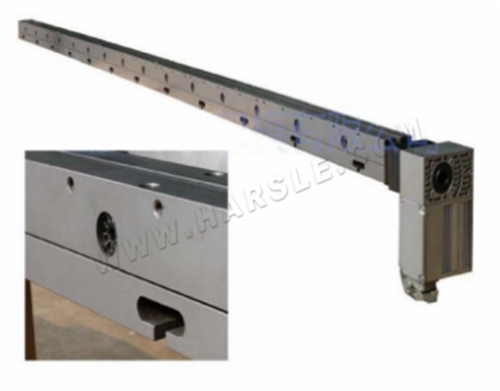

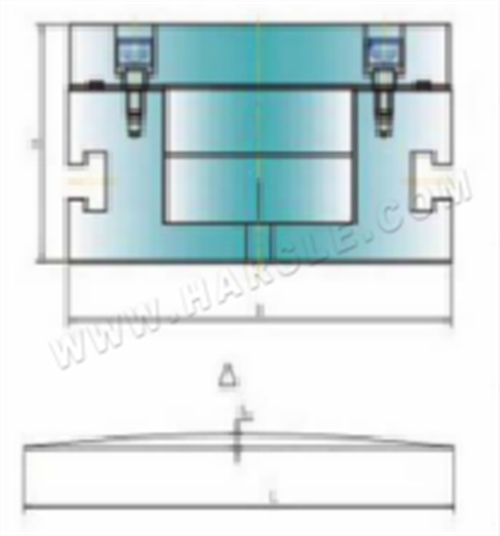

De mechanische bombeertafel bestaat uit een set convexe schuine wiggen met afschuiningen, en elke convexe wig is ontworpen volgens de afbuigcurve van de schuif en tafel FEA. Het CNC-systeem berekent de vereiste hoeveelheid bombering op basis van de grootte van de belastingskracht (die doorbuigingsvervorming van de slede en de tafelplaat zal veroorzaken) tijdens het buigen, en regelt automatisch de relatieve beweging van de verhoogde wiggen om effectief te compenseren voor de doorbuigingsvervorming van de slede en het tafelblad, waardoor de ideale mechanische doorbuiging wordt verkregen. Bekroning van het gebogen werkstuk door de positie van het 'voorstoten' te regelen, door een stel wiggen in de lengterichting van de tafel om een ​​curve te vormen met de werkelijke doorbuiging, zodat de opening tussen het bovenste en onderste gereedschap bij het buigen consistent is, om ervoor te zorgen dat het buigwerkstuk in de lengterichting dezelfde hoek heeft.

Mechanische bekroningsclassificatie

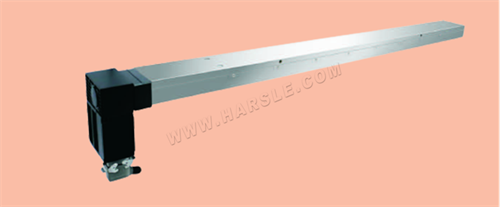

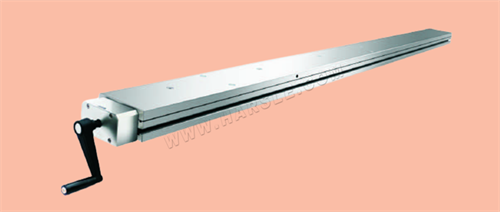

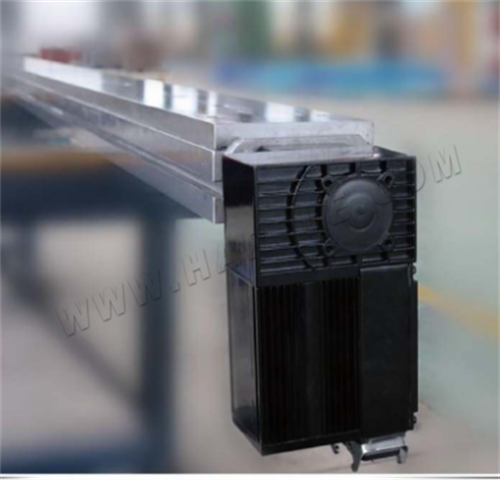

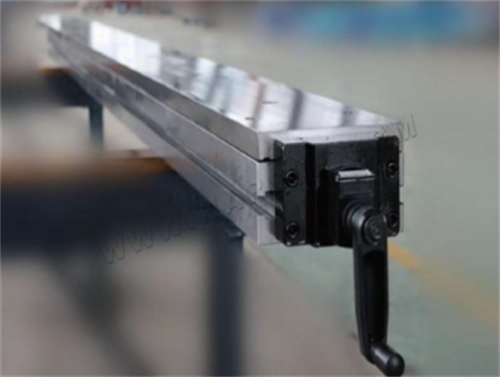

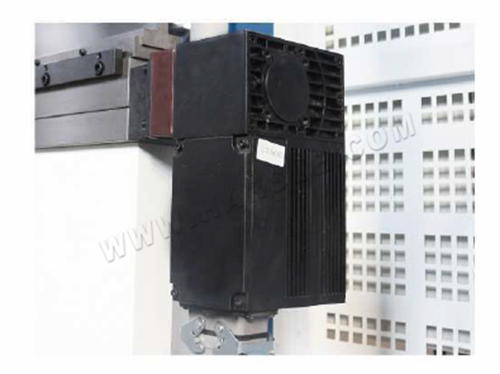

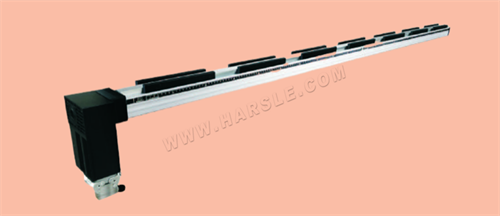

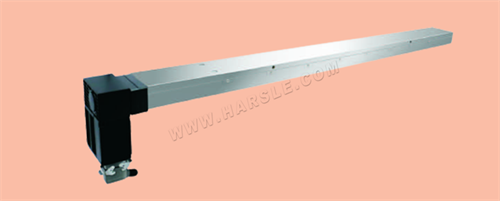

Afhankelijk van de bedieningsmodus kan deze worden onderverdeeld in elektrische bekroning en handmatige bekroning. Elektrische bombering via de systeembediening voor automatische bombering; handmatige bekroning door handmatige aanpassing Bekroning.

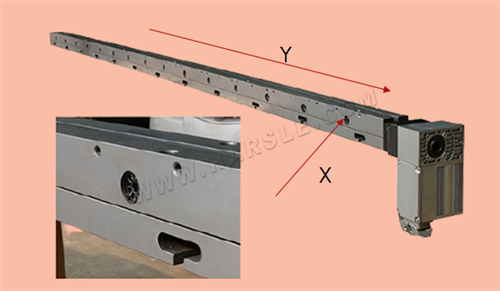

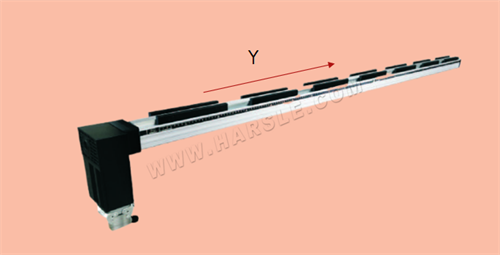

Afhankelijk van de aanpassingsrichting kan deze worden onderverdeeld in eenrichtingsaanpassing en tweerichtingsaanpassing. Eenrichtingsverstelling: automatische of handmatige verstelling in Y-richting; tweezijdige verstelling: automatische of handmatige verstelling in Y-richting en handmatige verstelling in X-richting.

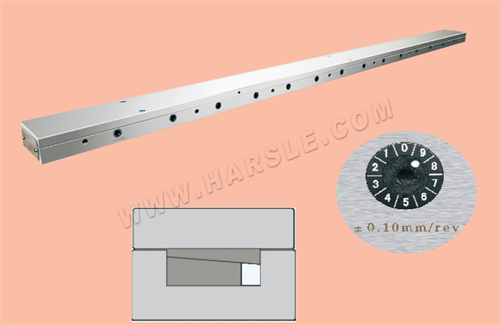

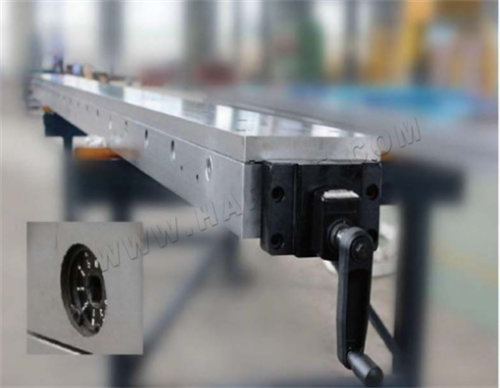

Volgens de aanpassingsmethode kan deze worden verdeeld in een schaalmoer, handslinger en motor.

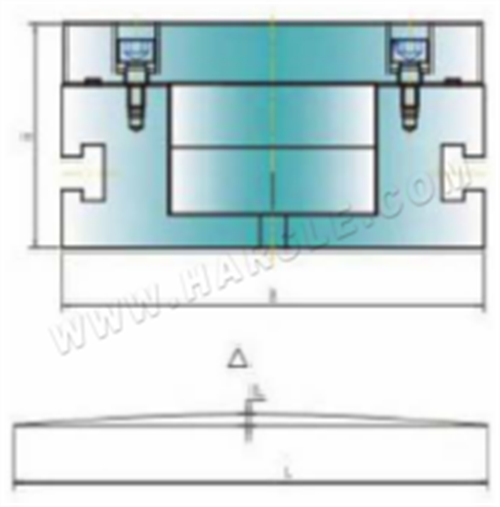

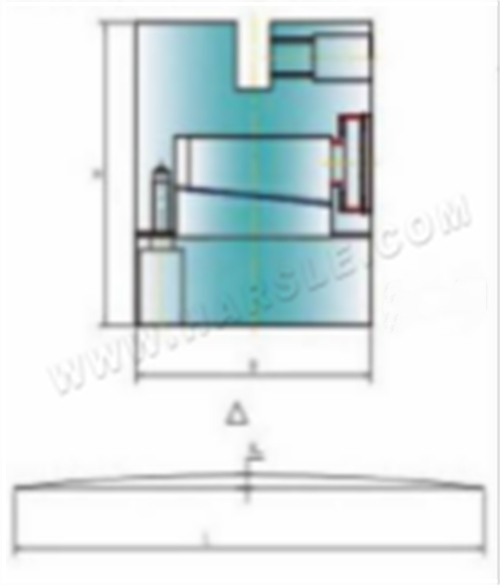

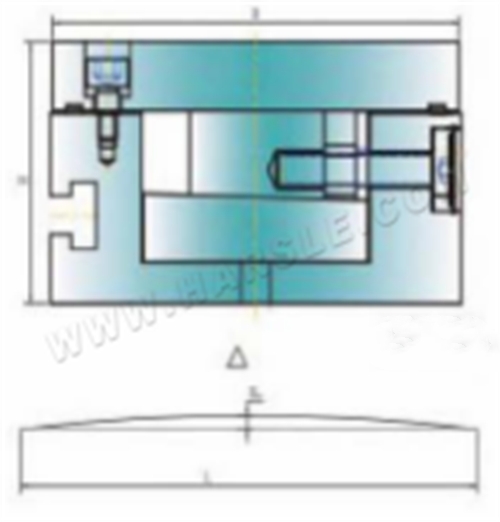

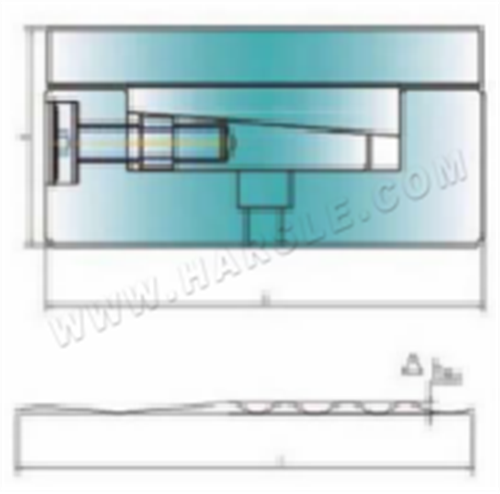

Afhankelijk van de breedte van de tafel kan deze worden onderverdeeld in een smal type en een breed type. Over het algemeen is een smalle tafel uitgerust met een concentrische onderste matrijs van 1V, 2V, 4V; over het algemeen is een brede typetafel uitgerust met een multi-V-ondermatrijs. Als u 1V-, 2V-, 4V-mallen moet matchen, moet u de malweerstand aanpassen.

Parameterintroductie
