Werkingsprincipe, functie en toepassing van hydraulische inregelafsluiter

●Structuur en werkingsprincipe van tegengewichtklep

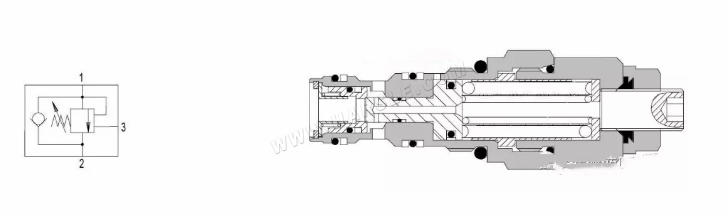

De hydraulische balansklep zorgt ervoor dat olie vrijelijk van poort 2 naar poort 1 kan stromen. In het bovenste structuurdiagram hieronder kunnen we zien dat wanneer de druk van klep 2 groter is dan de druk van poort 1, het groene deel van de kern naar de kleppoort beweegt 1 onder het aandrijven van hydraulische druk gaat de terugslagklep open en kan de olie vrijelijk van 2 naar kleppoort 1 stromen.

De vloeistofstroom van poort 1 naar poort 2 is geblokkeerd.Totdat de druk van de stuurpoort een bepaalde waarde bereikt, beweegt u de blauwe spoel naar links om de poortstroom te openen.

Wanneer de stuurdruk niet voldoende is om de blauwe spoel te openen, wordt de kleppoort gesloten.De vloeistofstroom van poort 1 naar poort 2 is geblokkeerd.

De belangrijkste symbolen van de inregelafsluiter zijn als volgt;

●De rol van de inregelafsluiter

Stroomregeling: Balanskleppen regelen de stroomsnelheid van vloeistoffen en zorgen ervoor dat elk onderdeel van het systeem de juiste hoeveelheid vloeistof ontvangt.Hierdoor wordt voorkomen dat er in sommige gebieden sprake is van overaanbod, terwijl in andere gebieden sprake is van onderaanbod.

Systeemefficiëntie: Door een evenwichtige vloeistofstroom te handhaven, helpen deze kleppen de algehele efficiëntie van het systeem te verbeteren.Dit kan leiden tot energiebesparingen, lagere operationele kosten en een langere levensduur van het systeem.

Temperatuurregeling: In HVAC-systemen zijn inregelafsluiters essentieel voor het handhaven van consistente temperaturen in verschillende zones.Ze zorgen ervoor dat verwarmd of gekoeld water gelijkmatig wordt verdeeld, waardoor een uniforme klimaatbeheersing ontstaat.

Drukbeheer: Balanskleppen helpen bij het beheren en behouden van de gewenste drukniveaus binnen het systeem.Dit is vooral belangrijk in hydraulische systemen waar nauwkeurige drukregeling vereist is voor optimale prestaties.

Systeemstabiliteit: Door een evenwichtige stroom te garanderen, dragen deze kleppen bij aan de stabiliteit van het systeem, waardoor het risico op drukschommelingen, waterslag en andere potentiële problemen die schade of inefficiëntie kunnen veroorzaken, wordt verminderd.

Inbedrijfstelling en onderhoud: Balanskleppen vergemakkelijken het inbedrijfstellingsproces van vloeistofsystemen door nauwkeurige aanpassingen mogelijk te maken om de gewenste balans te bereiken.Ze maken het ook eenvoudiger om het systeem te onderhouden door meet- en controlepunten te bieden.

Verbeterd comfort: In toepassingen zoals HVAC-systemen verbeteren balanskleppen het comfort van de gebruikers van het gebouw door een gelijkmatige distributie van verwarming of koeling te garanderen, waardoor warme of koude plekken worden geëlimineerd.

Voorkomen van overstromen en tekorten: In waterdistributiesystemen helpen balanskleppen overstromen in bepaalde gebieden te voorkomen, terwijl ze ervoor zorgen dat alle regio's voldoende watervoorziening krijgen, waardoor een efficiënt gebruik van hulpbronnen wordt bevorderd.

Lasthoudend: De balansklep kan de ongewenste neerwaartse beweging van de hydraulische cilinder voorkomen.Dankzij de balansklep kan de operator het gewicht met een bepaalde snelheid optillen en in een bepaalde positie houden.

Belastingcontrole: De inregelklep kan de actie voorkomen die wordt veroorzaakt door de belasting van de actuator vóór de actie van de hydraulische pomp, waardoor de cavitatie van de actuator en het fenomeen van onbeheerste belasting worden geëlimineerd.

Veilige belasting: Wanneer de pijpleiding in het hydrauliekoliecircuit barst of ernstig lekt, kan de op de actuator geïnstalleerde balansklep de ongecontroleerde beweging van de bewegende last voorkomen.

●Selectieprincipes van toepassing van balanskleppen

systeem vereisten

Begrijp de specifieke behoeften van het systeem, inclusief debiet, druk en temperatuur.Kies een inregelafsluiter die aan deze eisen voldoet.

Ventieltype

Er zijn verschillende soorten inregelafsluiters, waaronder statische, dynamische en drukonafhankelijke kleppen.Selecteer het type dat het beste bij de toepassing past:

①Statische inregelafsluiters: handmatig afgesteld en geschikt voor systemen met stabiele stroomvereisten.

②Dynamische inregelkleppen: passen zich automatisch aan aan veranderingen in systeemomstandigheden, ideaal voor systemen met variabel debiet.

③ Drukonafhankelijke kleppen (PICV): combineren debietregeling en drukregeling en bieden nauwkeurige controle en efficiëntie.

Grootte en capaciteit

Zorg ervoor dat de klepgrootte overeenkomt met de leidingdiameter en de stroomcapaciteit.Een onjuiste dimensionering kan leiden tot slechte prestaties en systeeminefficiëntie.

Controlenauwkeurigheid

Kies een klep die het gewenste niveau van regelnauwkeurigheid biedt.Voor kritische toepassingen zijn uiterst nauwkeurige kleppen essentieel.

Materiaalcompatibiliteit

Zorg ervoor dat het klepmateriaal compatibel is met de te verpompen vloeistof om corrosie en slijtage te voorkomen.Veel voorkomende materialen zijn messing, brons, roestvrij staal en plastic.

Installatieoverwegingen

Evalueer de installatievereisten, inclusief ruimtebeperkingen, toegankelijkheid voor onderhoud en verbindingstypes.

●Principes voor selectie van pilotaandelen

1. Pilotaandeel begrijpen:

Het stuuraandeel heeft betrekking op de verhouding tussen de stuurdruk (stuurdruk) en de hoofdsysteemdruk.

Het beïnvloedt de gevoeligheid en nauwkeurigheid van de reactie van de klep op drukveranderingen.

2. Hoog pilootaandeel:

Kleppen met een hoog stuuraandeel bieden een fijnere regeling en een grotere gevoeligheid voor kleine drukveranderingen.

Ideaal voor toepassingen die nauwkeurige drukregeling vereisen, zoals kritische HVAC-systemen en industriële processen met strenge drukregelingsbehoeften.

3. Laag pilootaandeel:

Kleppen met een laag stuuraandeel zijn minder gevoelig en reageren op grotere drukveranderingen.

Geschikt voor toepassingen waarbij een brede drukregeling voldoende is en waar snelle drukveranderingen minder frequent voorkomen.

4. Toepassingsoverwegingen:

Precisiebehoeften: Kleppen met een hoog stuuraandeel verdienen de voorkeur voor systemen die een strakke drukregeling en minimale variaties vereisen.

Systeemdynamiek: In systemen met frequente en snelle drukschommelingen zorgen kleppen met een hoog stuuraandeel voor snellere en nauwkeurigere reacties.

Algemene toepassingen: Voor minder kritische toepassingen kunnen kleppen met een laag stuuraandeel een kosteneffectieve oplossing bieden en toch voldoende controle bieden.

De overstroominstelwaarde van de balansklep is doorgaans 1,3 maal de maximale werkdruk, maar de vereiste druk voor het openen van de stuurklep hangt af van de stuurverhouding.De stuurdruk kan worden berekend volgens de volgende formule:

Stuurdruk = (ingestelde waarde van ontlastingsdruk-belastingsdruk) / stuurverhouding

Om de belastingcontrole en het energieverbruik te optimaliseren, kunnen de volgende methoden worden gebruikt om de pilotverhouding te selecteren;

2.5: 1 Selecteer wanneer de lading extreem onstabiel is, zoals een kraan met lange arm.

5: 1 Wanneer de belasting verandert en een onstabiel effect heeft op de mechanische constructie.

10: 1 Voor toepassingen waarbij de belasting relatief stabiel is.
