Hoofdstructuur en werkingsprincipe van buigmachine

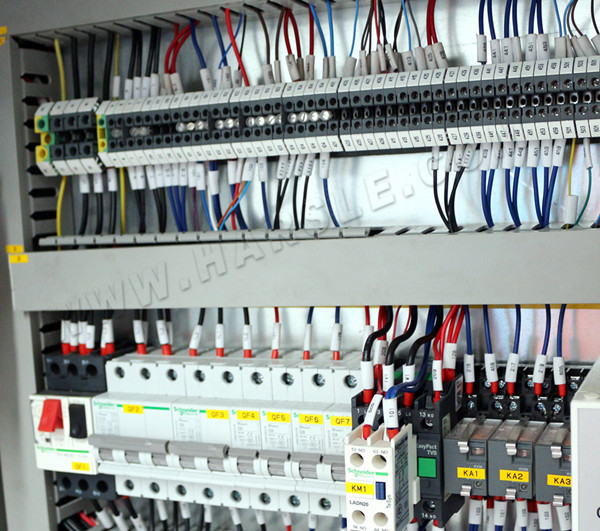

Elektrisch systeem

1) De werktuigmachine maakt gebruik van 380V, driefasige vierdraads voeding.

2) Het besturingscircuit maakt gebruik van geavanceerde hydraulische speciale PLC-besturingstechnologie, die een langere levensduur en een sterker anti-interferentievermogen heeft.

3) Het wordt geleverd met een zelfontwikkelde beweegbare voetschakelaar.

4) Elektrische en elektronische componenten en materialen voldoen aan de nationale normen.

5) Het hoofdcircuit van de motor is voorzien van beveiliging tegen kortsluiting, overbelasting en faseverlies.

6) Tussen de deur van de schakelkast en de kast is een deuropenings- en uitschakelapparaat geïnstalleerd om een ​​veilige werking en onderhoud te garanderen.

Hydraulisch systeem en schuifregelaar

1) De oliepomp maakt gebruik van een hogedruk interne tandwielpomp met stabiele druk, stabiele beweging en laag geluidsniveau.

2) Het hydraulische systeem maakt gebruik van een geïntegreerde hydraulische klepgroep, die klein, licht in gewicht, betrouwbaar in prestaties en mooi van uiterlijk is.

3) Eenvoudige bediening en controle, de hoge mate van automatisering, eenvoudig te bereiken overbelastingsbeveiliging en bescherming van apparatuur.

4) Wanneer de werktuigmachine een onderschatte belasting heeft, is de druk stabiel en is de nauwkeurigheid hoog.

5) De schuif realiseert een reeks acties zoals snel naar beneden, vertragen, druk vasthouden, lossen en terugslag onder de gezamenlijke actie van olie en elektriciteit.

Structuur van de machine:

1) Rek

Het frame is door stalen platen in een frameconstructie gelast en na behandeling tegen veroudering door trillingen is de stijfheid goed;Het frame is samengesteld uit linker en rechter wandpanelen, schuiven, werkbanken en brandstoftanks.De werkbanken bevinden zich onder de linker en rechter wandpanelen en de brandstoftanks bevinden zich erboven.

2) Schuifregelaar

De schuiver is gemaakt van een hele staalplaat en zit vast met de twee oliecilinders door middel van een verbindingsas.Onder de gecombineerde werking van het hydraulische systeem en het elektrische systeem kan de schuifregelaar snel naar beneden, vertragen, werken, druk vasthouden en vertragen zijn, een reeks acties van lossen en terugkeren;de gesynchroniseerde beweging van de schuif wordt gerealiseerd door de torsie-as en het excentrische mechanisme.

3) Voorsteun en achteraanslag

Het voorlaadapparaat is op de werkbank geïnstalleerd en de positie kan handmatig worden aangepast;De achteraanslag is bevestigd aan de achterkant van de tafel en wordt nauwkeurig en snel gepositioneerd door het elektrische systeem.De achteraanslag wordt aangedreven door een kogelomloopspindel en geleid door een optische as.De transmissie is stabiel en de aanpassingsprecisie is hoog.

4) Schimmel

De bovenmal wordt via een verbindingssjabloon op de schuif bevestigd;

Door de posities van de schuine ijzers op de lasplaat aan te passen, kan de matrijsopening van de bovenste mal een specifieke kromming krijgen over de gehele lengte van de machine om de doorbuiging van de tafel en de schuif te compenseren wanneer de machine wordt geladen.Verbeter de buignauwkeurigheid van het werkstuk.
