Hoe de netwerkfunctie voor Delem Controller te gebruiken

1. Inleiding

De DA-60Ts-bediening biedt standaard de mogelijkheid van netwerkconnectiviteit.Zodra dit is ingeschakeld door middel van de juiste machineparameter, is het mogelijk gebruik te maken van netwerkfunctionaliteiten, zoals het opslaan van producten in een gedeelde map of het toestaan ​​van verbindingen voor Hulp op afstand.

2. Configuratie

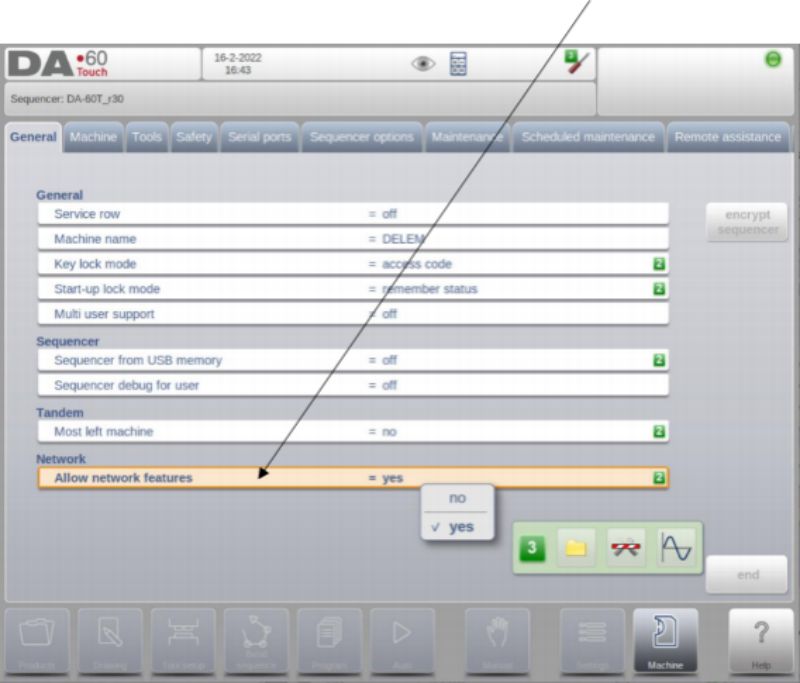

Ga naar het menu Machineparameters en selecteer 'Algemene parameters' .Op het tabblad 'Algemeen' schakelt u de netwerkfunctionaliteit in door'Ja' te selecteren in het parameterveld'Netwerkfuncties toestaan'

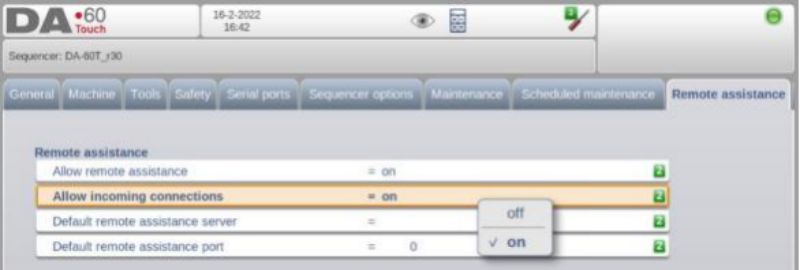

Als er gebruik wordt gemaakt van Hulp op afstand, kunt u er eventueel voor kiezen om deze ook in te schakelen.Op het tabblad 'Hulp op afstand' selecteert u 'aan' in 'Hulp op afstand toestaan' of in'Inkomende verbindingen toestaan':

Voor meer gedetailleerde informatie over de functie Hulp op afstand, raadpleegt u de Applicatienota AN1108.

Voer nu een herstart van de controller uit.Ga hierna naar het menu 'Instellingen'.

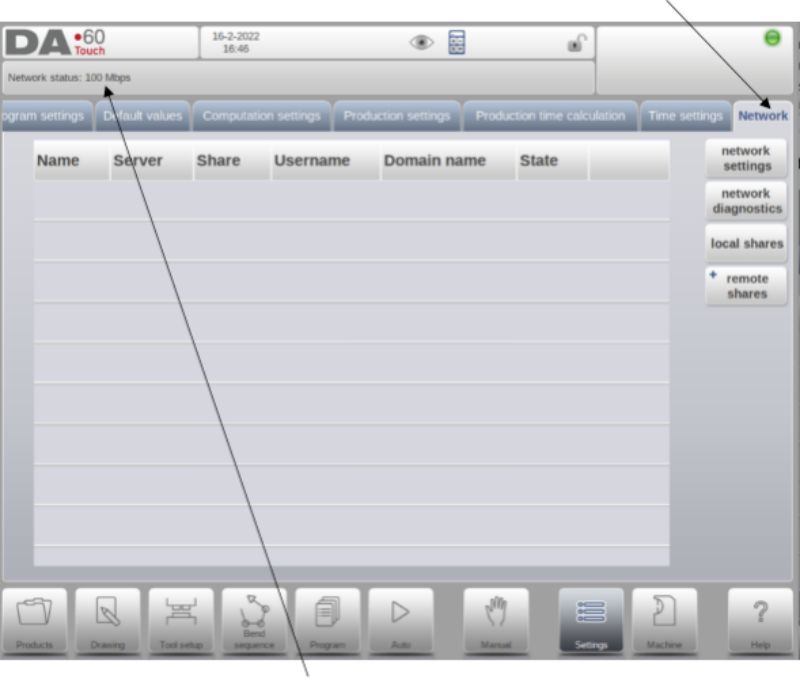

Aan de rechterkant van het tabblad 'Tijdinstellingen' ziet u nu ook een tabblad 'Netwerk':

De netwerkstatus kan hier worden gecontroleerd, direct onder het logoveld.

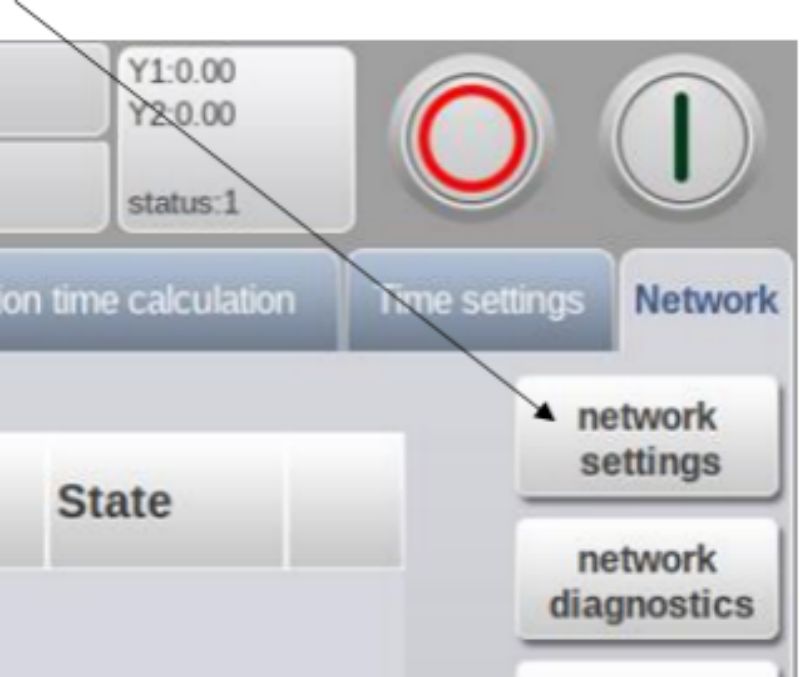

Tik nu op de knop 'Netwerkinstellingen':

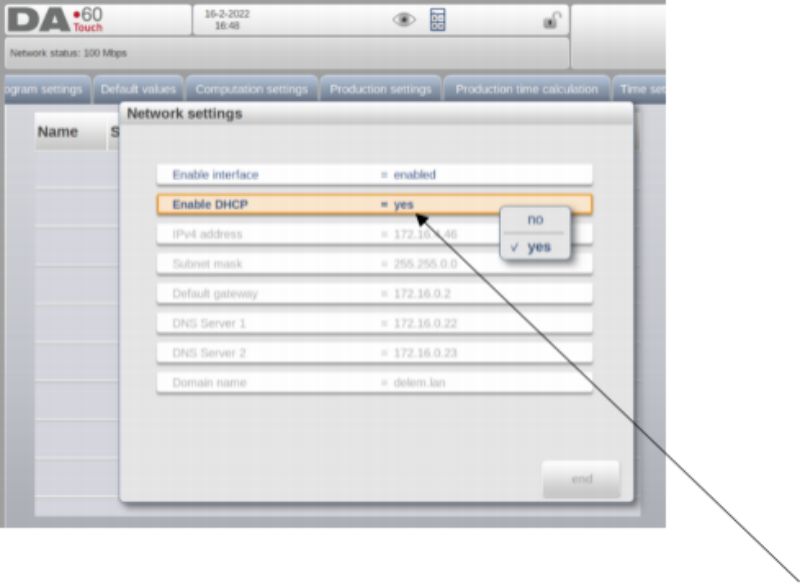

Er verschijnt een pop-upvenster'Netwerkinstellingen';hier zou de interface moeten worden ingeschakeld, zoals hieronder weergegeven:

Als u verbinding maakt met een netwerk dat over een DHCP-server beschikt, moet u deze ook inschakelen.

Als u de controller rechtstreeks via een netwerkkabel op een pc aansluit en niets daartussenin, mag DHCP niet worden ingeschakeld.In dit geval is het beter om een ​​vast IP-adres te gebruiken, hetzij op de pc, hetzij op de controller, en zorg ervoor dat de IP-adressen zich binnen hetzelfde subnetmasker bevinden.

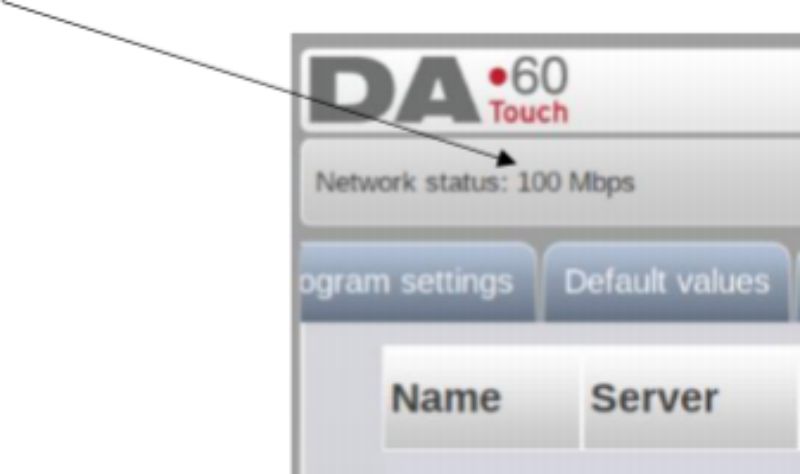

Zodra u op de knop'END' tikt, ziet u het veld'Netwerkstatus' waarin de netwerksnelheid wordt weergegeven:

Op dit moment hebben we de controller al goed op het netwerk aangesloten.

3. Toegang een extern gedeelde map

3.1 Een gedeelde map maken op de PC

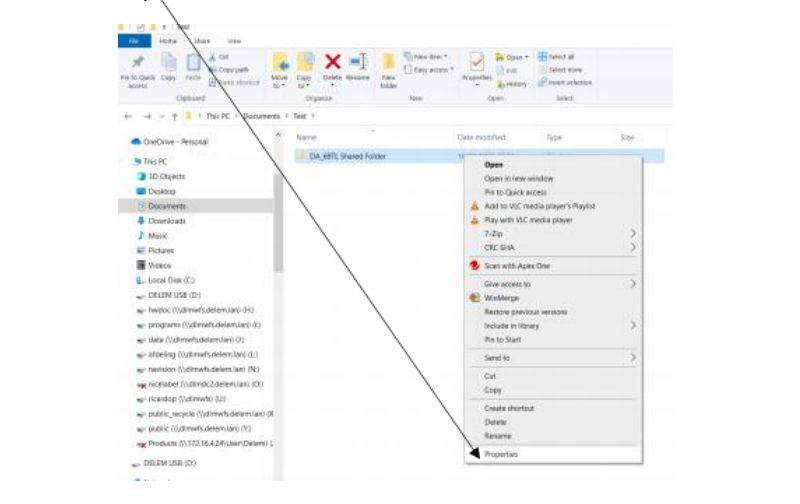

Blader naar de map die u wilt delen, klik erop met de rechtermuisknop en selecteer in het pop-upmenu'Eigenschappen':

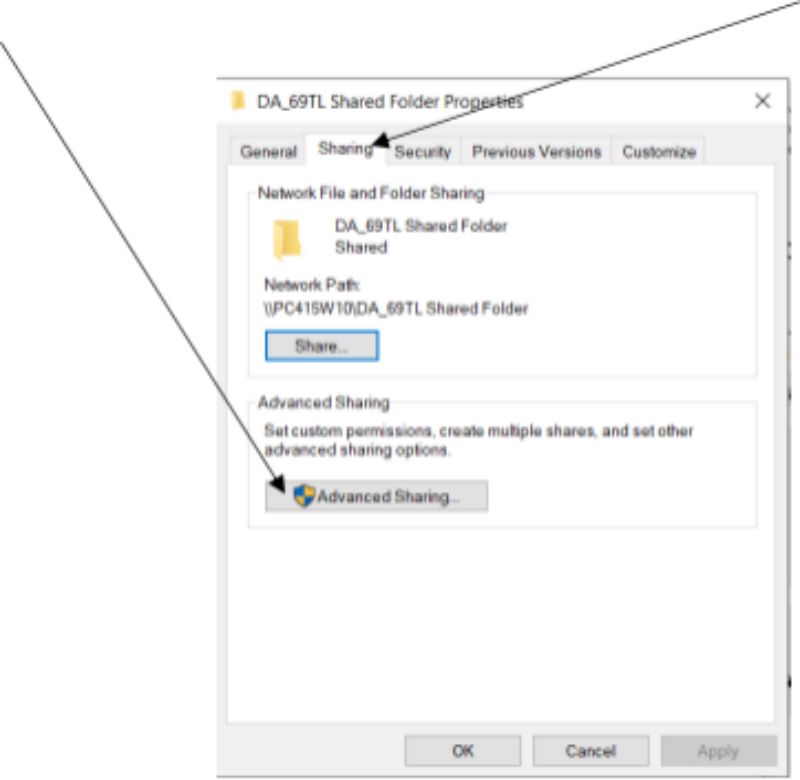

Een venster zoals hieronder weergegeven zou zichtbaar moeten zijn.Selecteer het tabblad 'Delen' en klik vervolgens op de knop 'Geavanceerd delen':

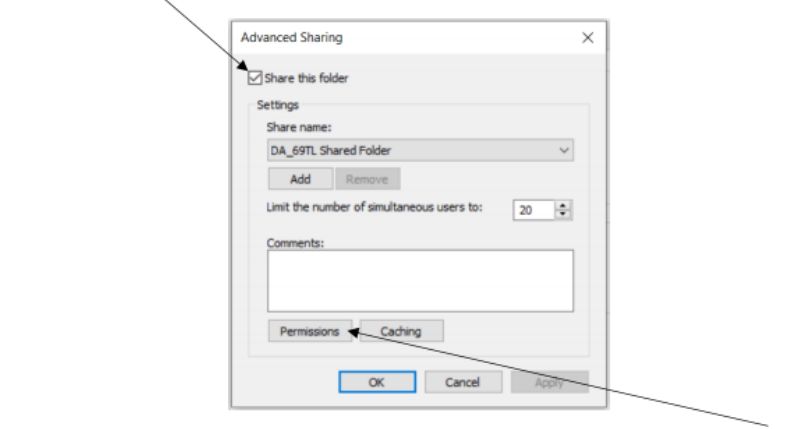

Selecteer vervolgens'Deel deze map', zoals hieronder weergegeven:

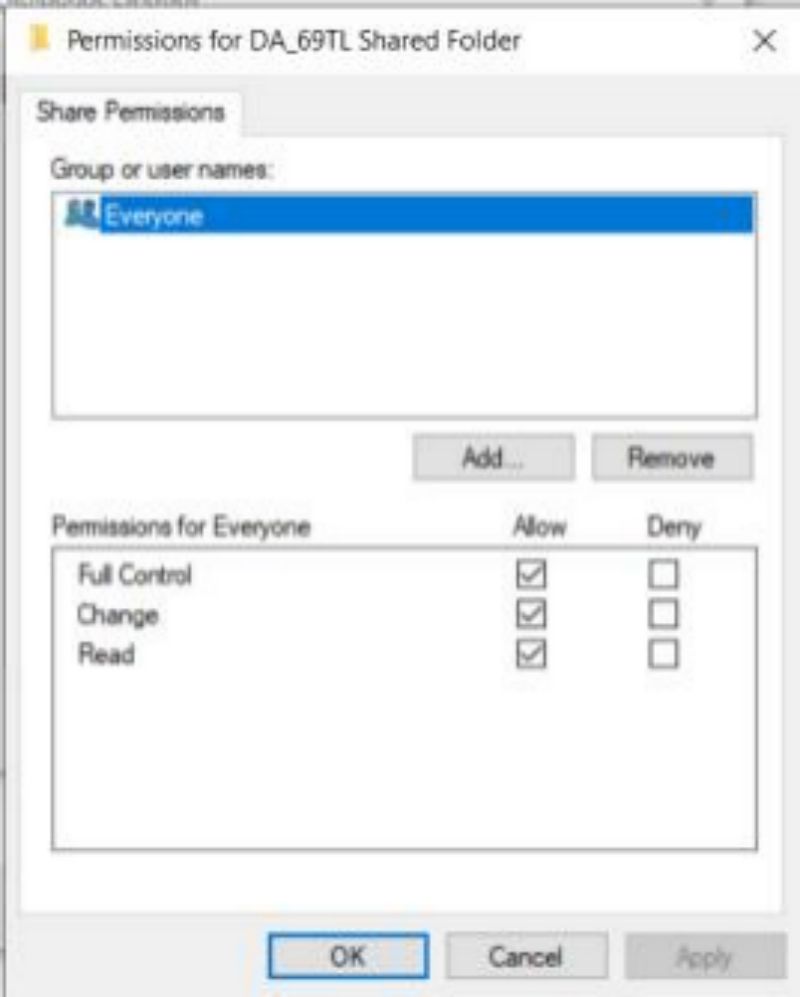

Indien nodig kunnen ook de maprechten worden gewijzigd.Klik daarvoor op de knop 'Toestemmingen' en pas deze naar wens aan:

Zodra alles is aangepast, klikt u op'Toepassen' en vervolgens'OK' om het venster'Toestemmingen' te sluiten, vervolgens'Toepassen' en'OK'nogmaals om het'Geavanceerd' te sluiten. Venster delen.

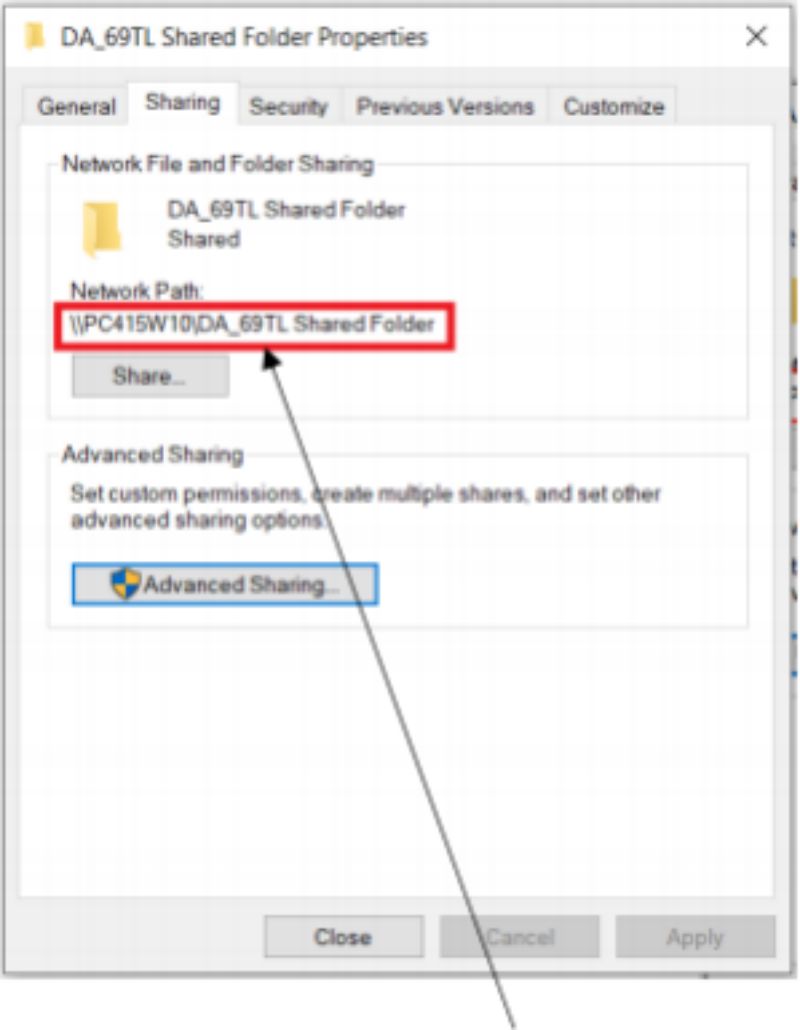

Nu moet u de informatie noteren die hier in het venster 'Eigenschappen' wordt weergegeven. Deze wordt gebruikt om de share aan de controller toe te voegen.

In het bovenstaande voorbeeld is 'PC415W10' de naam van de server, en 'DA_69TL Gedeelde map' de naam van de share.

3.2 Een toevoegen op afstand schZijn bij de controleur

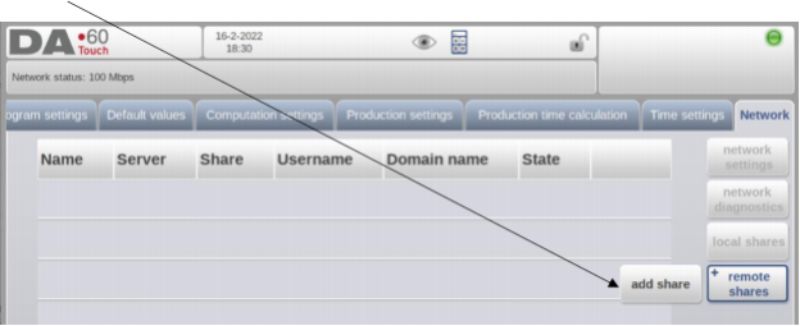

Tik op het tabblad Netwerkinstellingen op '+ externe shares' en selecteer vervolgens 'share toevoegen'

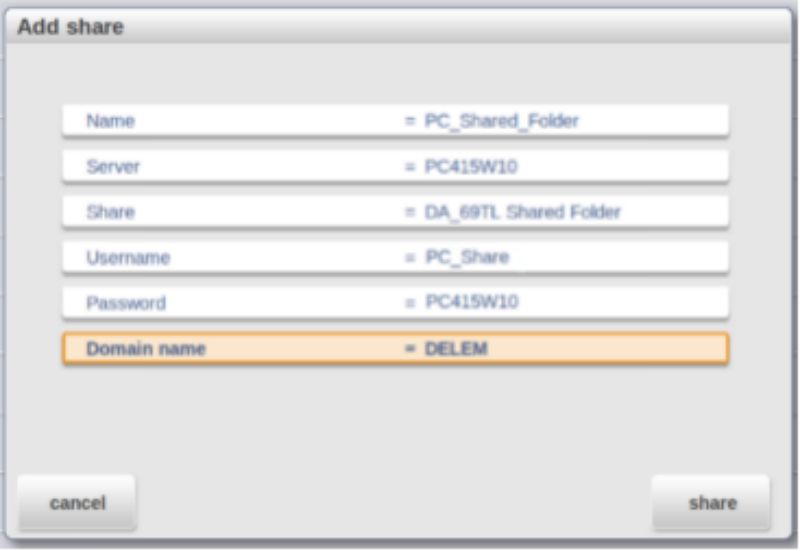

Het onderstaande pop-upvenster wordt weergegeven en de deelinformatie moet worden opgegeven:

Naam: hier moet u een naam voor het aandeel kiezen.

Server: hier moet de naam van de server worden geplaatst.In ons voorbeeld moet, zoals uitgelegd op de vorige pagina, 'PC415W10' worden gebruikt.

Deel: hier moet de naam van de gedeelde pc-map worden geplaatst.In ons voorbeeld moet, zoals uitgelegd op de vorige pagina, 'DA_69TL Gedeelde map' worden gebruikt.

Gebruikersnaam, Wachtwoord en Domein naam: deze velden moeten worden gevuld met dezelfde aanmeldingsgegevens die op de host-pc worden gebruikt.

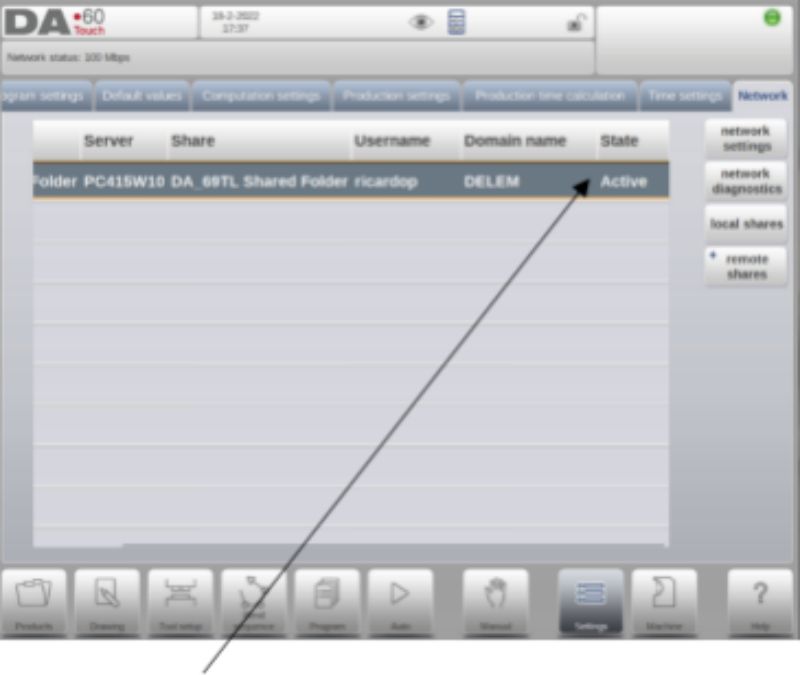

Nadat u alle velden heeft ingevuld, tikt u op de knop 'Delen'.Als de verbinding tot stand is gebracht, zou het scherm er als volgt uit moeten zien:

Als de weergegeven status 'Actief' is, is de share klaar voor gebruik.

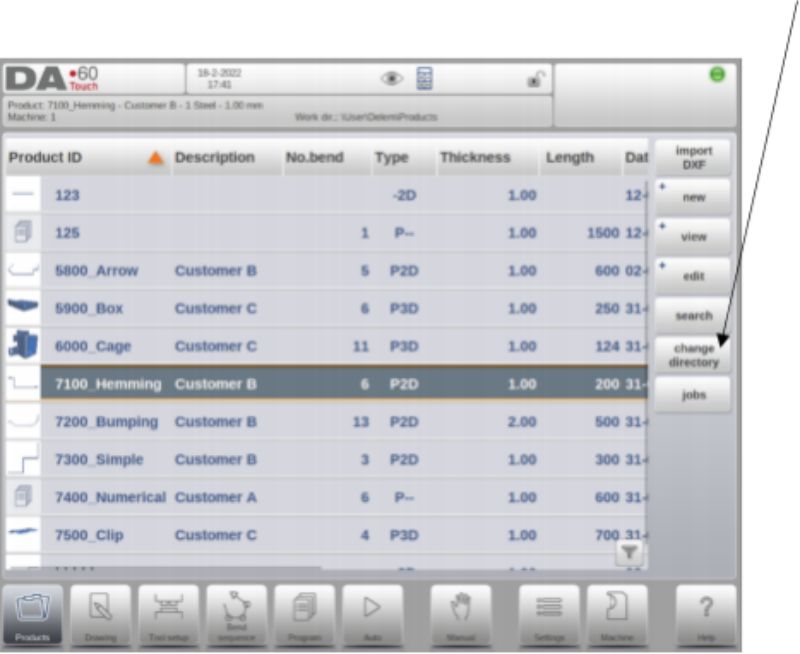

Om de functionaliteit van de share te controleren, gaat u naar het menu Producten en tikt u op de knop 'map wijzigen':

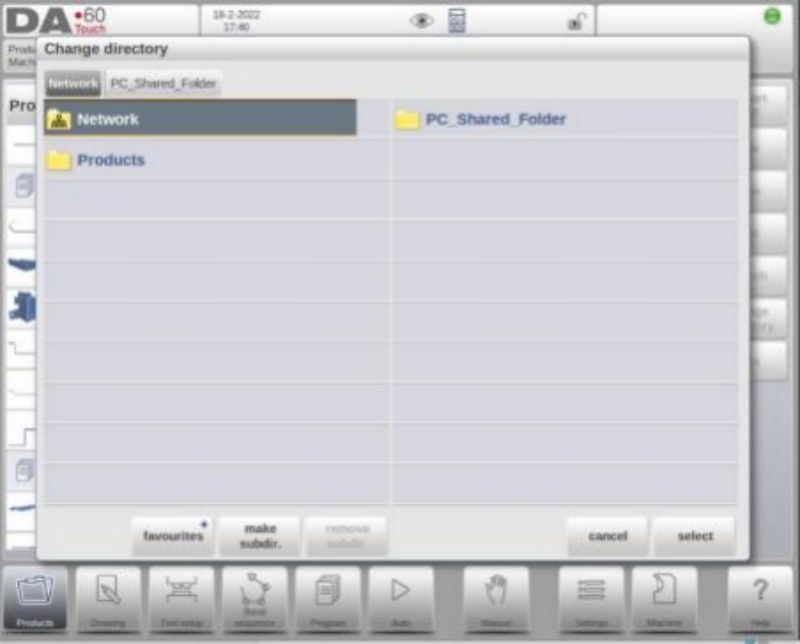

De gedeelde map kan worden geselecteerd en gebruikt voor de opslag van producten:

4. Delen een intern map van de controleur

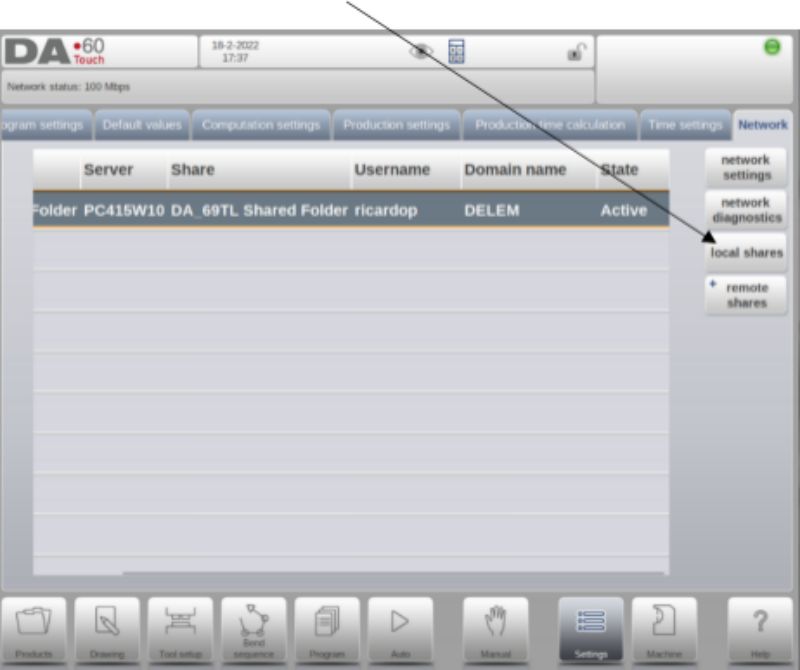

Tik op het tabblad Netwerkinstellingen op'lokale shares':

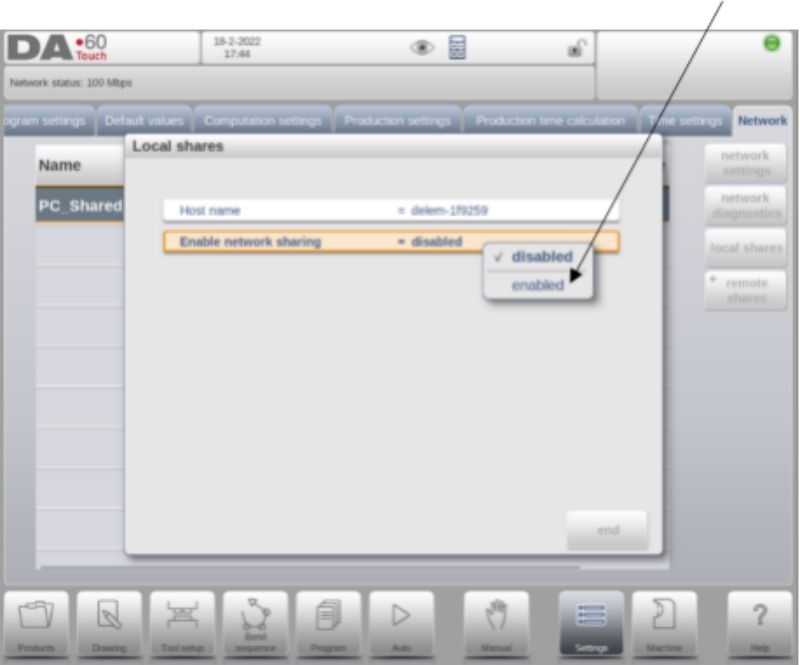

Onderstaand pop-upvenster wordt getoond;hier moet het delen van netwerken zijn ingeschakeld:

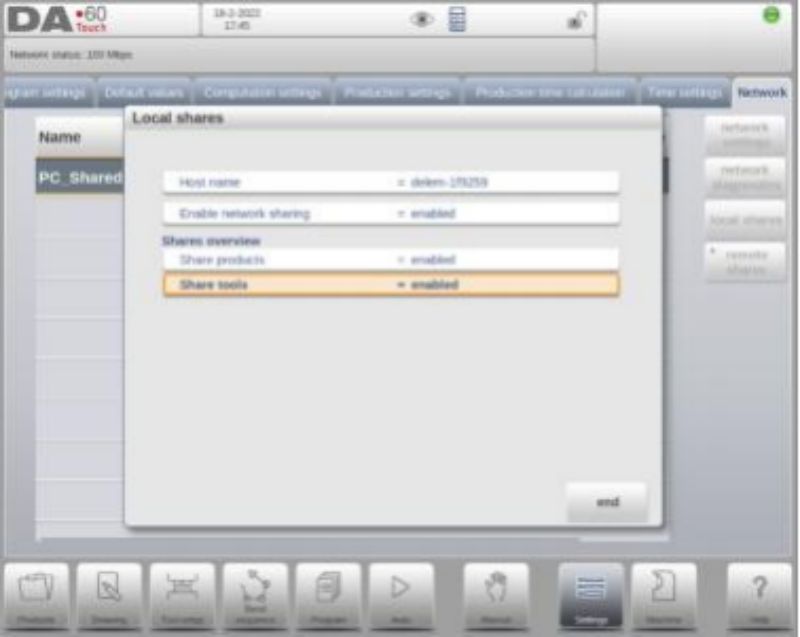

Zodra het delen via het netwerk is ingeschakeld, kunt u kiezen welke map u wilt delen;in het onderstaande voorbeeld worden de mappen 'producten'en'tools' gedeeld:

Nadat de benodigde shares zijn geselecteerd, tikt u op de knop 'einde'.

4.1 Het delen van de OEM partities (voor servicedoeleinden)

Soms kan het handig zijn om de OEM-partities te delen, zodat u er toegang toe kunt krijgen en de interne bestanden kunt wijzigen, bijvoorbeeld door de Sequencer te wijzigen tijdens een verbinding voor Hulp op afstand.

Daarvoor moet u eerst ingelogd zijn met een OEM-wachtwoord van minimaal niveau 2.

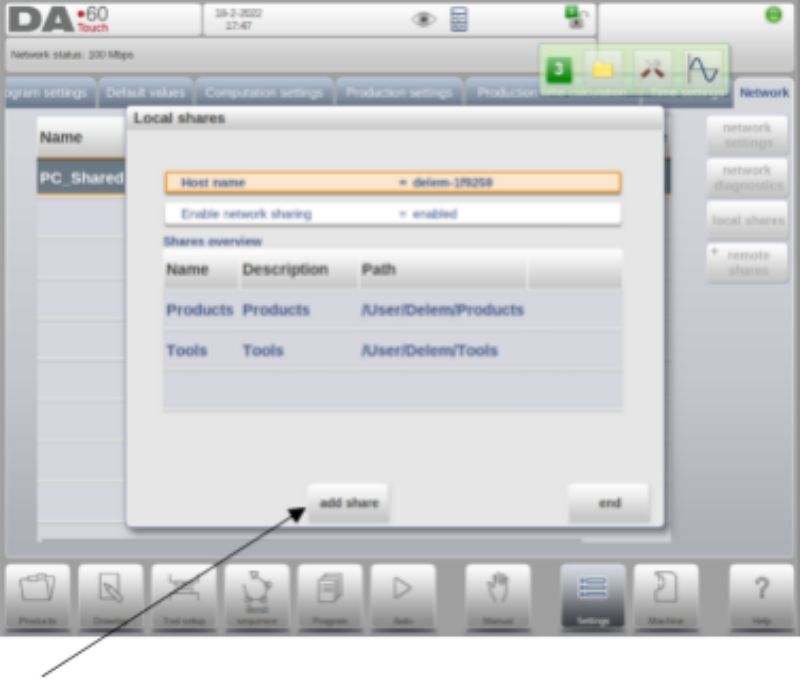

Tik op het tabblad 'Netwerk' op de knop'lokale gedeelde bestanden';onderstaand pop-upvenster zou moeten verschijnen:

Tik nu op de knop 'deel toevoegen'.

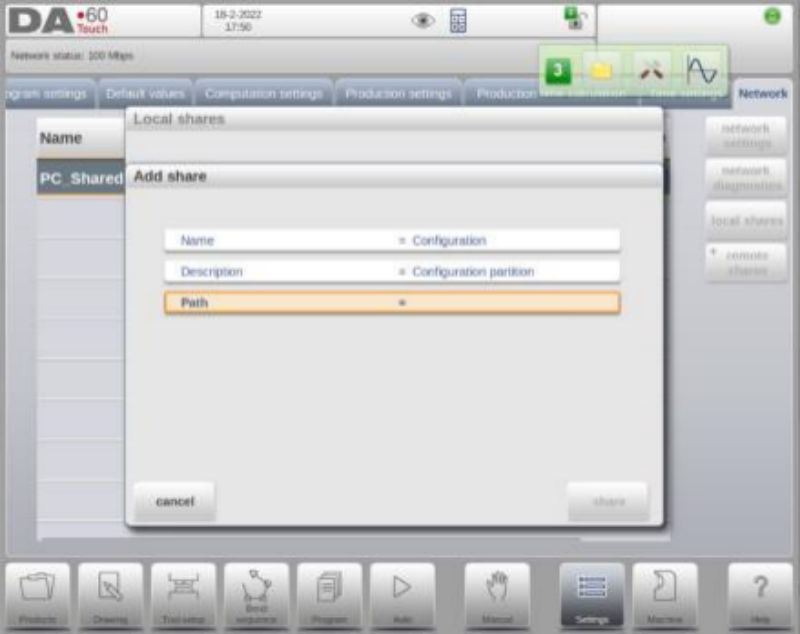

Naam: hier moet u een naam voor het aandeel kiezen.

Beschrijving: hier moet een beschrijving van de server worden geplaatst.

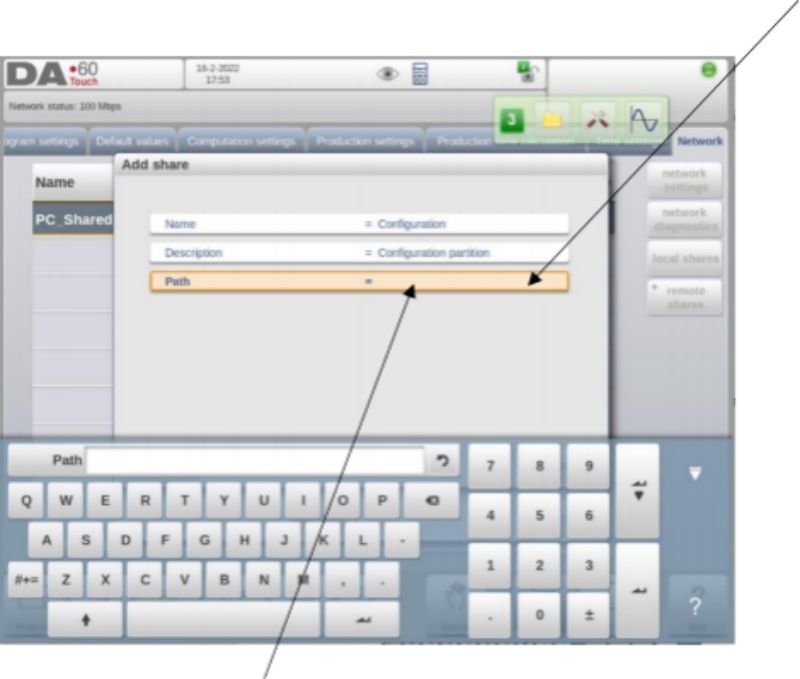

Pad: hier moet het pad van het aandeel worden aangegeven;tik daarvoor op het selectieveld - de

toetsenbord moet worden geopend:

Tik nogmaals op hetzelfde selectieveld;het padselectiescherm zou zichtbaar moeten zijn.

Hier moet het gewenste pad worden geselecteerd;Nadat u dit hebt gekozen, tikt u op de knop 'Selecteren' en vervolgens op de toets 'Enter' op het toetsenbord.

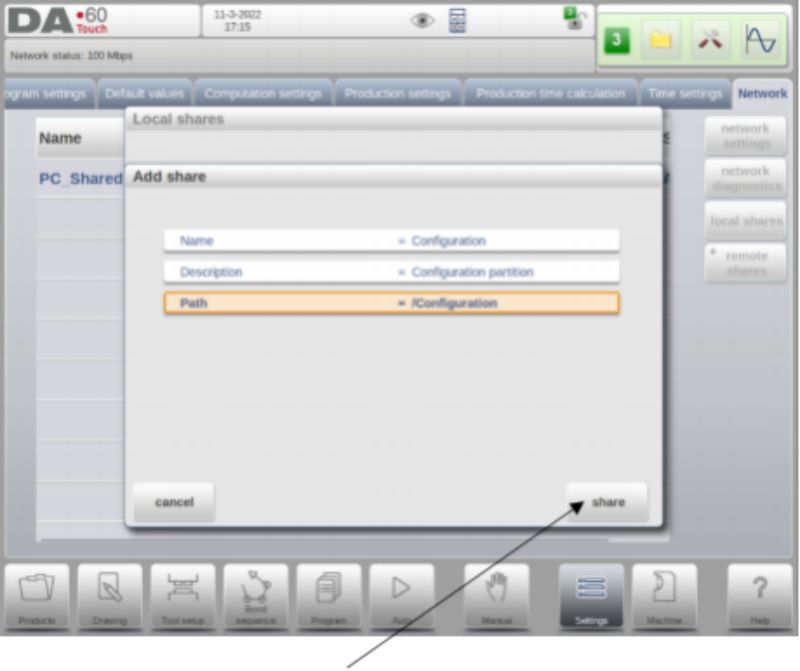

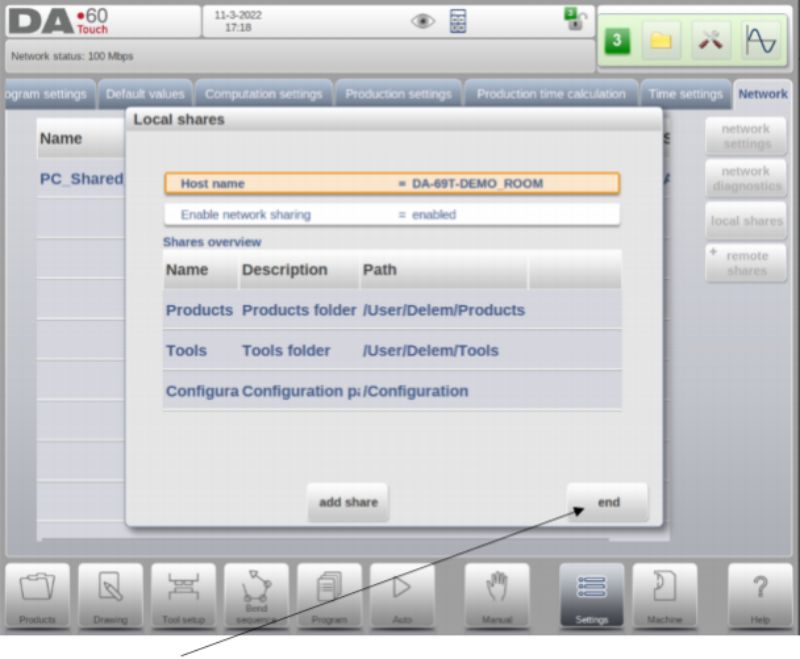

Nadat het toetsenbord is gesloten, tikt u op de knop 'Delen'.Op dit moment zou je het beschikbare aandeel al moeten zien in het menu 'Overzicht aandelen', zoals weergegeven op de volgende afbeelding.

Nadat u op de knop 'beëindigen' hebt getikt, is de share beschikbaar voor externe toegang vanaf een pc in het netwerk.

5. Toegang tot een gedeelde map van de controleur van a PC

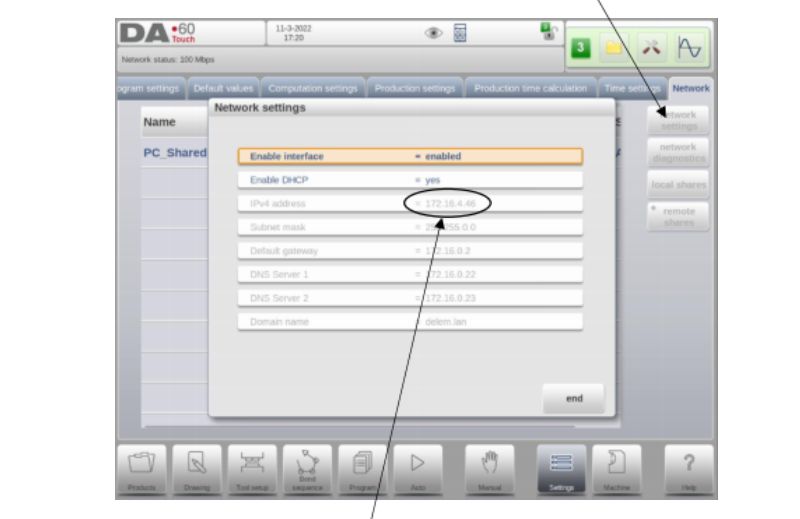

Om toegang te krijgen tot de gedeelde mappen van de controller, moet het controlleradres op het netwerk bekend zijn.Op het tabblad 'Netwerk' tikt u op de knop 'netwerkinstellingen';onderstaand scherm wordt getoond:

Het IP-adres van de controller kunt u hier zien.

Een ander alternatief voor toegang tot de controller is via de hostnaam, gedefinieerd op het tabblad 'lokale shares':

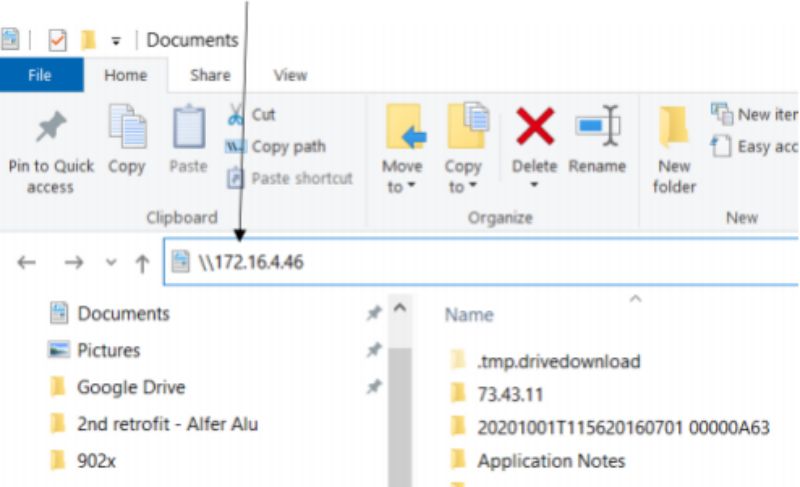

Open nu op de pc de bestandsverkenner en typ ' \xxx.xxx.xxx.xxx ', waarbij xxx.xxx.xxx.xxx naar het IP-adres van de controller moet verwijzen (weergegeven op de vorige pagina):

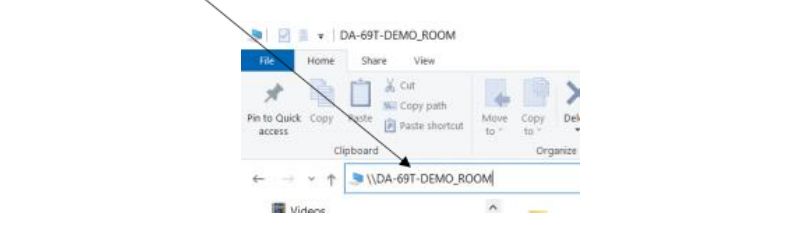

Als alternatief kan ook de hostnaam worden gebruikt:

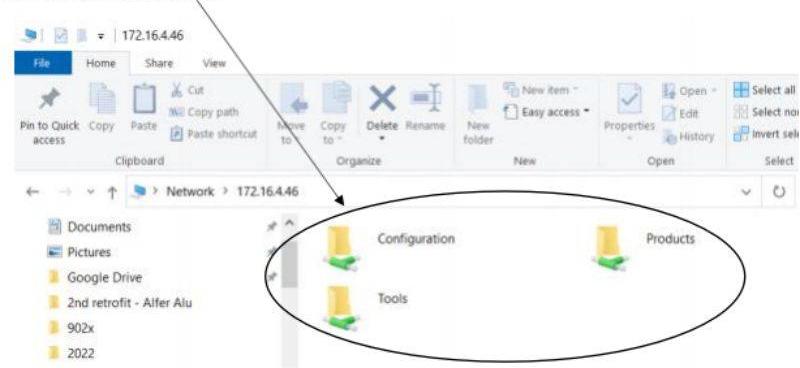

Als het adres correct is ingevoerd, zou het na het indrukken van'enter' mogelijk moeten zijn om de gedeelde mappen van de controller te zien:

6. Postscript

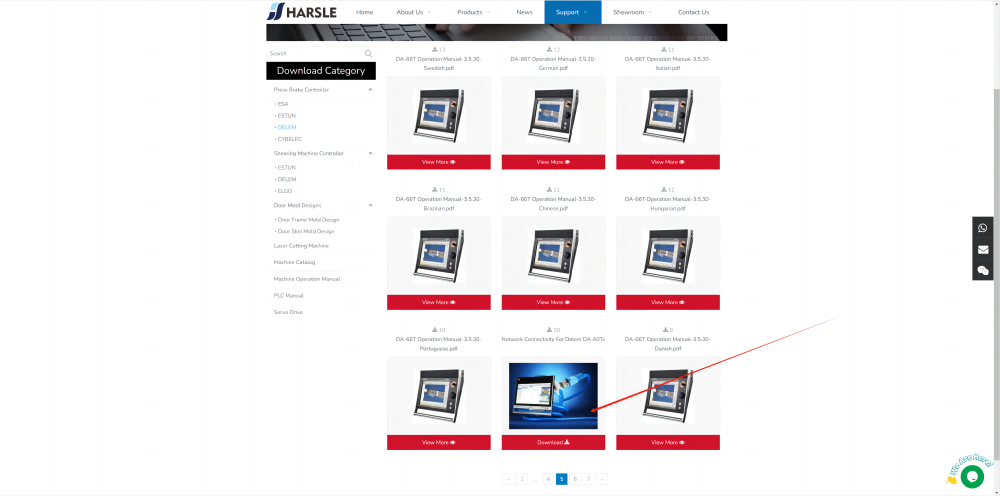

Onderstaande link bevat de bedieningshandleiding voor het DELEM-besturingssysteem van de kantbank.U kunt de juiste voor uw machine kiezen, downloaden en uitproberen.

Delem DA-60Ts Bediening PDF-download: https://www.harsle.com/DELEM-dc48744.html
