Hoe de uitgevouwen lengte van de groefbuiging berekenen?

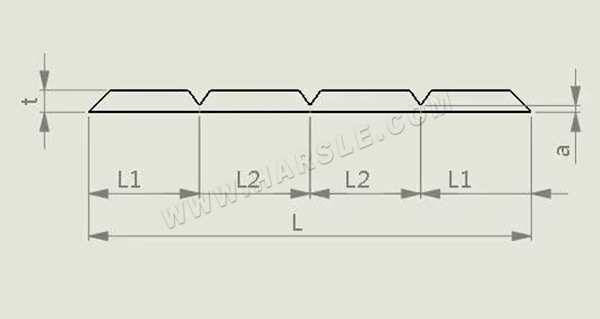

Zoals weergegeven in de figuur wordt nu schaven gebruikt om een ​​vierkante buis van 20×20 met een plaatdikte van 1 mm te buigen.

De resterende materiaaldikte a van de schaafgroef houdt verband met de grootte van de rechthoekige boog na het buigen door de klant, en ook met de grootte van de materiaaldikte t.Over het algemeen geldt dat wanneer de materiaaldikte kleiner dan of gelijk is aan 1 mm, a=0,4 mm, en wanneer de materiaaldikte groter is dan 1 mm, a= t/2.

L=2×(L1+L2)=2x((zijlengte-1xa-0,2)+(zijlengte-2xa)) van het geïllustreerde voorbeeld

=2x((20-1×0,4-0,2)+(20-2×0,4))=77,2 mm

Let op: Eén uiteinde van L1 is afgeschaafd, hoe dik het materiaal ook is, er wordt 0,2 mm afgetrokken

Laten we het verschil vergelijken tussen de berekening van buigen en ontvouwen door gleufbuigen en niet-gleufbuigen:

Voor sleufbochten is de methode voor het berekenen van de totale lengte:

L=20-0,4+20-2X0,4+20-0,4=58,4

Voor bochten zonder sleuven is de methode voor het berekenen van de totale lengte:

●L=(20-1xt+k)+(20-2xt+2xk)+(20-1xt+1xk)=(20-1+0,2)+(20-2+2×0,2)+(20-1+ 0,2)=56,8 mm

●t is de materiaaldikte, k is de coëfficiënt, de grootte van k is gerelateerd aan de materiaaldikte, meestal tussen 0,2-0,25, hoe dikker het materiaal, hoe groter de K-waarde.In dit voorbeeld wordt k geselecteerd als 0,2.

Hieronder volgt een combinatie van een Z-vormige sleuf en geen sleuf om de uitgevouwen lengte van de bocht te berekenen:

Voor de plaat van 2 mm wordt de resterende materiaaldikte a van de schaafgroef genomen als t/2=1 mm (als de klant vereist dat de directe boog kleiner is, moet de a-waarde kleiner dan 1 mm worden gekozen). Dus de uitzettingslengte:

L=15-1+20-2x1+15-1=46mm

Voor een plaat van 2 mm dik, zonder groef en buiging, wordt de coëfficiënt k gekozen op 0,25, dus de uitgevouwen lengte:

L=(15-2+0,25)+(20-2×2+2×0,25)+(15-2+0,25)=43mm

De berekeningsmethode wordt hieronder beschreven met een voorbeeld van groefsteken en niet-groefsteken van een werkstuk met meerdere bochten:

Voor de 3 mm dikke plaat wordt aangenomen dat de klant vereist dat de rechthoekige boog kleiner is, dan is de resterende materiaaldikte 0,5 mm en de uitgezette lengte L=(40-0,5)+(30-2×0,5) +(30-2×0,5) +(10-0,5)=107 mm;

Voor een plaat met een dikte van 3 mm wordt de coëfficiënt k gekozen op 0,25, dus de uitgevouwen lengte:

L=(40-3+0,25)+(30-6+2×0,25)+(30-6+2×0,25)+(10-3+0,25)=93,5 mm

Het volgende is een voorbeeld van omgekeerd buigen na het groeven om de methode voor het berekenen van de uitzetting te introduceren:

Voor achterwaartse buigingen na het gutsen, zoals afgebeeld

Bereken de lengte van de uitzetting als

L=(20-2+0,2)+(30-2×2+2×0,2)+(20-2+0,2)=62,8 mm
