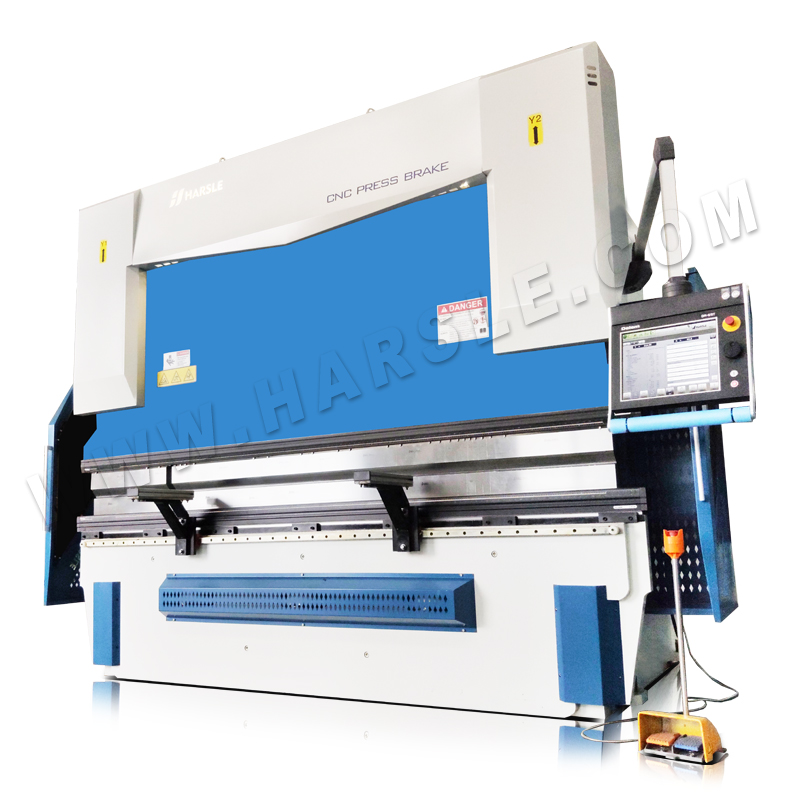

Ontwerp van hydraulisch systeem van buigmachine

Aantal Bladeren:21     Auteur:Site Editor     Publicatie tijd: 2020-03-13      Oorsprong:aangedreven

Inquiry

Ontwerp van hydraulisch systeem van buigmachine

1.Technische vereisten

Ontwerp een verticale plaatbuigmachine.De op- en neerwaartse beweging van de kop van de machine wordt hydraulisch aangedreven.De werkcyclus ervan is: snelle afdaling, langzame drukverhoging en snelle terugkeer.De gegeven voorwaarden zijn:

Buigkracht 1000000N

Glijgewicht 15000N

Snelle daalsnelheid 23 mm/s

Langzame druk (buig) snelheid 12 mm / s

Snelle opstijgsnelheid 53 mm/s

Snelle daalslag 180 mm

Langzame druk (buig)slag 20 mm

Snelle stijgslag 200 mm

2. Taakanalyse

Volgens het gewicht van de schuif is 15000N, om te voorkomen dat de schuif door de zwaartekracht valt, kan het gewicht van de schuif hydraulisch worden uitgebalanceerd en kan de wrijving van de schuifgeleider worden genegeerd.Het starten en de remtijd van de ontworpen hydraulische cilinder is △ t = 0,2s.De schuif van de buigmachine beweegt lineair op en neer en de slag is klein (200 mm), zodat een hydraulische cilinder met één stang als actuator kan worden gebruikt, en het mechanische rendement van de hydraulische cilinder ηcm = 0,91.Omdat de werkcyclus van de plaatbuigmachine snel is. Er zijn drie fasen: dalen, langzaam onder druk zetten (buigen) en snel terugkeren.Het schakelen van elk De trap wordt bestuurd door een vierweg elektrohydraulische richtingsklep met drie standen.Wanneer de elektrohydraulische omkeerklep in de linkerpositie werkt, wordt een snelle terugkeer bereikt.De hydraulische pomp wordt in de neutrale stand gelost, en de hydraulische pomp is snel en geavanceerd wanneer hij in de juiste positie werkt.De werksnelheid wordt geregeld door een snelheidsregelklep.De omschakeling tussen snel vooruitspoelen en industriële vooruitgang wordt geregeld door de eindschakelaar.Wanneer de buigmachine daalt snel, het is vereist om snel te zijn en de stationaire reistijd te verkorten.De hydraulische pomp maakt gebruik van olietoevoer onder volledige druk.De zuigerslag wordt geregeld door een slagklep.Wanneer de zuiger naar een bepaald punt beweegt positie met een constante snelheid, ontvangt de slagklep een signaal en genereert een actie om de overgang van snelle naar industriële vooruitgang te realiseren.Wanneer de zuiger naar de eindfase beweegt, ontvangt het drukrelais een signaal keer de elektrohydraulische omkeerklep om.Omdat de druk van de buigmachine relatief groot is, is de druk van de olie-inlaatkamer op dit moment relatief groot.Daarom is een voordrukontlastingscircuit vereist om te voorkomen dat de hydraulische componenten worden beïnvloed door hoge druk tijdens de snelle terugkeer uit de werkfase, en het oliecircuit soepel kan worden gelost.Daarom kan een voordrukontlastingscircuit worden ontworpen op het snelle retouroliecircuit, en de lossnelheid van het circuit wordt aangepast door een smoorklep.Op dit moment bevindt de richtingsklep zich in de neutrale positie.Wanneer de druk wordt verlaagd tot een bepaalde druk, wordt de richting bepaald De klep wordt naar de linkerpositie verschoven om een ​​soepel lossen te realiseren.Om de druk van het oliecircuit te bewaken, zijn een manometer en een ontlastklep geïnstalleerd aan de uitlaat van de hydraulische pomp, en tegelijkertijd zijn deze ook beschermt het systeem tegen overbelasting.Omdat de schuif onderhevig is aan zijn eigen zwaartekracht, moet de schuif naar beneden glijden.Daarom moet in het oliecircuit een hydraulisch bediende eenrichtingsklep worden ontworpen om een ​​gebalanceerd circuit te vormen zal een bepaalde hoeveelheid tegendruk genereren en tegelijkertijd het werkproces stabiel maken.Bij de olie-uitlaat van de hydraulische pomp is een terugslagklep ontworpen om te voorkomen dat de hydraulische druk de hydraulische pomp beïnvloedt en bescherm de pomp.
