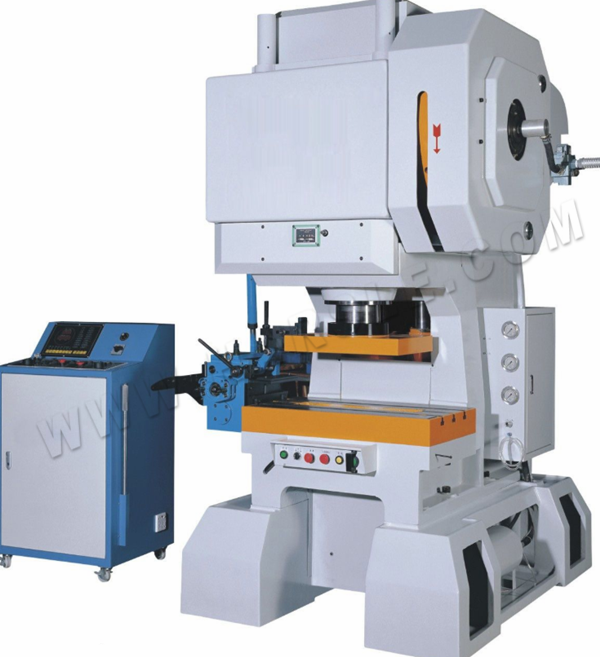

Het werkprincipe en voorzorgsmaatregelen van high-speed ponsmachine

Werkend principe

Het ontwerpprincipe van de Punch Press is om de cirkelvormige beweging in lineaire beweging te converteren. De hoofdmotor genereert de kracht om het vliegwiel te besturen. De koppeling schrijft versnellingen, krukassen, verbindingsstangen, enz., Om de lineaire beweging van de schuifregelaar te bereiken. De beweging van de hoofdmotor naar de verbindingsstang is cirkelvormige beweging. Tussen de verbindingsstang en de schuifregelaar moet een overgangspunt zijn voor cirkelvormige beweging en lineaire beweging. Er zijn ongeveer twee mechanismen in het ontwerp, de ene is een balltype, de andere is PIN-type, waardoor de cirkelvormige beweging wordt omgezet in schuifregelaar lineaire beweging.

De punch drukt op het materiaal om deze plastisch te vervormen om de vereiste vorm en nauwkeurigheid te verkrijgen. Daarom moet het worden gekoppeld aan een set matrijzen (bovenste en onderste mallen), het materiaal wordt tussendoor geplaatst, en de machine geldt druk om deze te vervormen, de reactiekracht die wordt veroorzaakt door de kracht die tijdens de verwerking wordt toegepast door de kracht die wordt toegepast op het materiaal tijdens de verwerking wordt geabsorbeerd door het lichaam van de punch-machine.

Voorzorgsmaatregelen voor het veilige gebruik van high-speed stoten

Voor het werk

(1) Controleer de smering van elk deel en maak elk smeermiddel volledig gesmeerd;

(2) Controleer of de mal-installatie correct en betrouwbaar is;

(3) Controleer of de gecomprimeerde luchtdruk binnen het opgegeven bereik is;

(4) Het vliegwiel en koppeling moeten worden losgekoppeld voordat de motor kan worden ingeschakeld;

(5) Controleer wanneer de motor wordt gestart of de rotatierichting van het vliegwiel hetzelfde is als het rotatieteken;

(6) Laat de pers verschillende inactieve slagen uitvoeren om de werkomstandigheden van de rem-, koppelings- en bedieningsdelen te controleren.

Op het werk

(1) De handmatige smeeroliepomp moet worden gebruikt om regelmatig smeerolie naar het smeerpunt te pompen;

(2) Wanneer de prestaties van de pers niet bekend is, is het niet toegestaan ​​om de pers zonder toestemming aan te passen;

(3) Het is verboden om tegelijkertijd twee lagen vellen te slaan;

(4) Als het werk abnormaal is, stop dan onmiddellijk met het werk en inchecktijd.

Na het werk

(1) Ontkoppel het vliegwiel en koppeling, snijd de voeding af en laat de resterende lucht los;

(2) Veeg de pers schoon en breng anti-roestolie op het werkoppervlak aan;

(3) Maak een record na elke bewerking of onderhoud.
