ELEKTRISCHE SCHUIFMACHINE

Model: Q11-3x1250

             Q11-3x2050

HANDLEIDING

Ⅰ STRUCTUUR EN FUNCTIE

Dit soort machine heeft een onderaandrijvingsstructuur. Het kleine kettingwiel dat is uitgerust met een snelheidsregelaar zal een groot kettingwiel direct meenemen, het excentriciteitswiel van de spil bewegen in de loop van het seizoen. Het grootste deel, zoals machineplanken, bovenmes, werktafel, enzovoort, is de staallasstructuur. De structuur van de machine heeft een grote intensiteit, schoonheid vorm en veiligheid vanwege de volledig bewaker en uitgerust met power-off bescherming. Het is geschikt voor plaatbewerking, elektrische eenheid, het maken van auto's en dunne plaat afschuiven. De achterhoede neemt een tandwiel- en rekstructuur aan. En de achtergrondmeter kan worden gelezen door Digital Read Out (DRO). Dus de achtergrondmeter kan snel worden aangepast en de schuifbreedte zal exact zijn.

Ⅱ Hoofdspecificatie

Ⅲ Transport en installatie

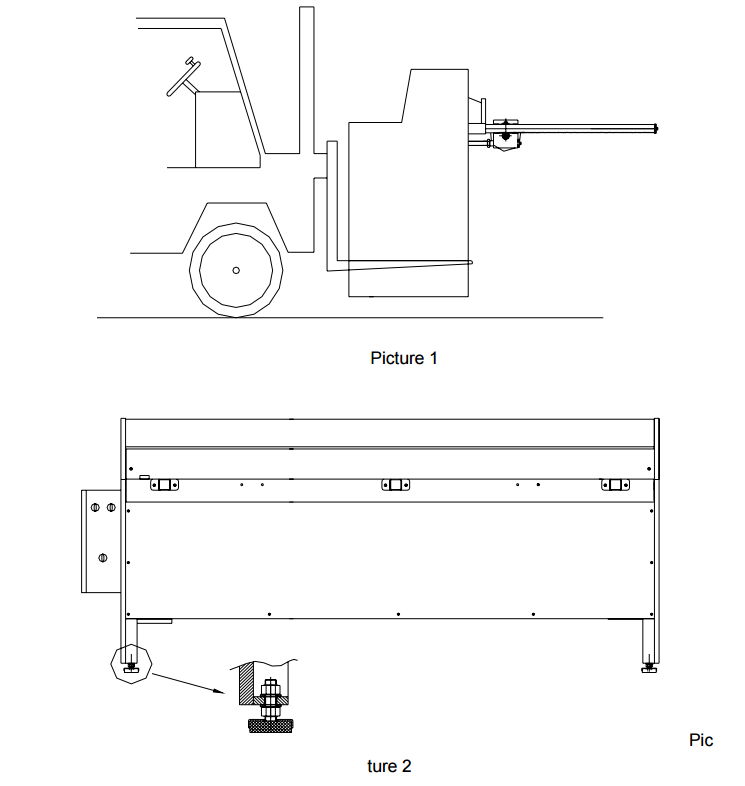

1) Transport: Houd het evenwicht bij het transport van de machine! Wanneer u de machine met een vorkheftruck vervoert, raadpleegt u afbeelding 1.

2) Installatie: plaats elke mat tot de vier grondgaten. Stel vervolgens de werktafel in op 0,3 / 1000 mm afstand van de verticale en horizontale positie.

Ⅳ Voorbereiding en proefrit

1, De machine moet na montage worden gewist.

2, vermijd om het verliezen van bij het gezamenlijke deel van noot en schroef. Zorg ervoor dat er geen barrières zijn bij de onderdelen die moeten worden overgebracht.

3, Elke elektrische eenheid mag niet loszitten. Voer vervolgens de voeding in en zorg ervoor dat de aarding van de elektrische kabel zo is dat wordt gecontroleerd of de draairichting juist is. Omdat deze machine volledig beschermd is, moet u de frontbeschermer demonteren en controleren of de richting overeenkomt met afbeelding 5 nadat u op de hoogte bent van de motorrichting.

4, Controleer of olie door olie-weg vrij kan volgens smeer beeld. En voeg smeermiddel toe aan elk onderdeel.

5, Controleer of de randdatum van het boven- en ondermes gelijk is aan de afschuifdikte.

6, test de machine volgens elektrische handleiding.

Ⅴ Aanpassing voor de spleetrandopening

Relatie tussen de plaatdikte en de gegevens van de snijkant (afbeelding 3)

(Geavanceerde gegevens kunnen 3 mm knippen wanneer de machine is gemaakt)

Verordening betekent: (Afbeelding 4)

  Draai schroef 1 en moer 3 een beetje los. Strakke moer 4 bij de conditie van bout 5 is vast. De snijkantdikte zal toenemen; Draai schroef 1 en moer 4 een beetje los. Strakke moer 3 bij de toestand van bout 2 is vast. De snijkantdikte zal verminderen. Controleer de snijkantdatum met de voeler van de meter, draai alle moeren en schroeven aan en zorg ervoor dat deze overeenkomen met de plaatdikte.

Ⅵ Smeren (Afbeelding 5)

Deze machine moet regelmatig puntsgewijs met de hand worden gesmeerd, de beschermkap aan de twee zijden moet worden verwijderd wanneer u de punten 1 en 2 in afbeelding 5 smeert. het deel Nr.52 en Nr.57 in de ontplofte tekening.

Ⅶ Bediening en aanpassing voor de achterhoede (Afbeelding 6)

Het bewakingssysteem wordt hoofdzakelijk gebruikt om de afschuiflengte te regelen. Het moet zich in de positie "0" bevinden voordat het wordt aangepast, dat wil zeggen dat het getoonde nummer op de lezer "0" moet zijn wanneer de beschermer op het onderste blad wordt geplaatst. Als het aantal niet "0" is, moet het als volgt worden aangepast: Draai de bout los die zich op het punt (3) van de vaste lezer bevindt, draai vervolgens de roteerbare bus naar de positie "0" en draai de bout ten slotte vast . Instellen van de beschermruimte: maak het deel (1) los om de hendel vast te zetten, en kantel de hendel (2), de weergegeven waarde op de lezer is de beschermruimte, ook de afschuifbreedte. Gelieve Motorrichting Voorkant 1 2 3 7 Stel het onderdeel (1) in om de hendel vast te zetten.

Ⅷ Onderhoud

1, De machine moet worden gebruikt door een ervaren gebruiker. De operator moet deze handleiding aandachtig lezen voordat hij in gebruik wordt genomen.

2, Houd het werkgebied schoon. Verfroestvrije olie op ongeverfd deel en glijgedeelte van de machine.

3, Houd de snijkant scherp. Als u schade of slijtage of een stier vindt, moet u het mes opnieuw slijpen of een nieuw mes vervangen. En het is te vermijden om het gebroken materiaal dat te dik is of het materiaal met onbuigzaam litteken, residu te knippen en te snijdenLaslijn, beschadigde rand enzovoort.

4, Gebruik alstublieft schone en anti-corrosieve smeerolie.

5, Bedien de machine precies volgens de handleiding. Overbelast de capaciteit van de machine niet om schade aan de machineonderdelen of het mes te voorkomen.

6, bij het werken, als om het even welke abnormale omstandigheid gebeurde, moet de exploitant het werken in een keer tegenhouden. Zet vervolgens de stroom uit en inspecteer de reden door een gekwalificeerde technicus.

7, Schakel het apparaat uit en maak de machine schoon wanneer u klaar bent met het werk.

8, inspecteer het elektrische systeem periodiek. Controleer na inspectie en reparatie van de reductiemotor zorgvuldig of de draairichting en snelheid juist zijn.
