De meest voorkomende as die de drukrem kan regelen

Hieronder vindt u een lijst en de beschrijving van de meest voorkomende as die een persrem kan regelen.

Y: RAM -beweging van enkele as omhoog/omlaag, meestal een enkele cilinderhydraulische en alle mechanische machines.

Y1 / Y2: De cilinders van de RAM zijn programmeerbaar aan weerszijden van de machine, waardoor de versleten gereedschap wordt gecompenseerd of compenseert, naast de standaard omhoog/omlaag beweging.

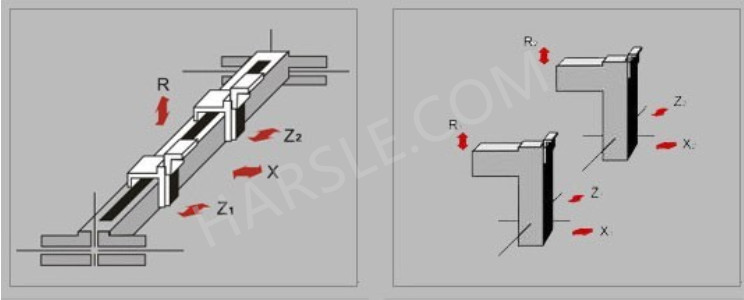

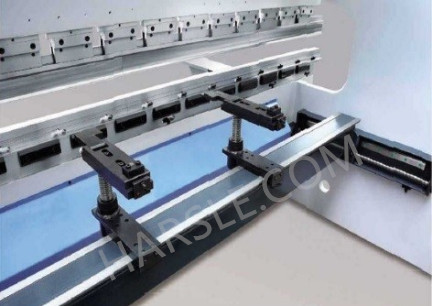

X: Dit is de backgauge of materiaalstop die kan worden geprogrammeerd om het materiaal direct loodrecht op de RAM van de machine te ondersteunen. De x-as verplaatst deze meter naar of weg van het ram van de machine die zich aanpast voor ondiepere of diepere flenglengtes.

X1 / x2: Individueel programmeerbare backgauge "vingers " of stopt met dezelfde beweging als hierboven beschreven. Dit zou complexe gedeelte met gaging en taps toelopende flenzen mogelijk maken.

R: Dit is de as waarmee de backgauge op en neer kan bewegen, waardoor een deel kan worden gaged met een gevormde flens.

R1 / R2: De op en neer beweging van de backgauge -vingers in gevallen waarin ze onafhankelijk van elkaar zijn. Deze optionele as maakt het mogelijk om extreem complexe onderdelen te verwerken.

Z: Positionering van de stops of "vingers " van de backgauge in de linker naar de rechter bewegingsas. Dit zou het beste worden gebruikt voor podiumbuigen (meerdere persreminstellingen die zich bevinden of "geënsceneerd " de lengte van de persrem).

Z1 / Z2: Individueel gepositioneerde Gage "vingers " van links naar rechts. Deze optionele bewegingsas kan het beste worden gebruikt bij het buigen van grote pannen of rechthoekige stukken met een onevenredige breedte tot lengte. Door de onafhankelijke beweging van de poortvingers kunnen de breedte en lengte beide nauwkeuriger worden geren door de afstand te openen/te sluiten die de meter vingers van elkaar zijn.

Andere mogelijke beheersbare drukremas:

CNC Crowning: Controle of "pre-buiging " van het bed van de machine om te corrigeren voor versleten gereedschap of buiging van het persremframe onder buigomstandigheden.

Bladheffers: Tillensteunen voor grote vellen materiaal die samenwerken met de neerslag van de persrem waardoor een enkele operator -werking van een persrem mogelijk is bij het buigen van grote vellen materiaal.

Robotische interfaces: Robotische laden, bediening en lossen van de persrem.

Soorten buigen: Er zijn twee categorieën buigplaatmetalen. Hieronder is gedetailleerd de twee typen samen met de voor- en nadelen van elk.

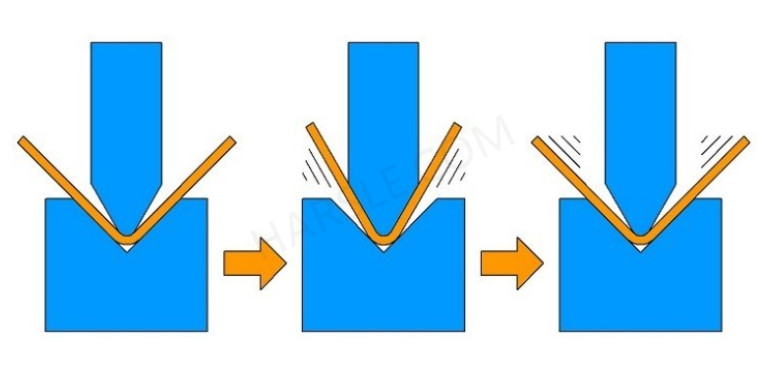

Bodem buigen: Bodembuiging (in de bovenstaande afbeelding weergegeven) is de eenvoudige werking van het gereedschap, of pons gemonteerd in het ram van de persrem die het werkstuk naar beneden dwingt in de bodem van de matrijs gemonteerd op het bed van de persrem. Het gereedschap wordt meestal iets dichter bij de dobbelsteen gedwongen dan de materiële dikte van het werkstuk dat wordt gevormd. Dit over buigende actie "munten " het materiaal en uniform "stoelen " de bocht.

Het voordeel van dit type buiging is dat de nauwkeurigheid van de bochthoek uitsluitend ligt in de gebruikte gereedschap (punch and dobora) en de persrem zelf heeft weinig invloed op.

Het nadeel van dit type buiging is dat de krachten die nodig zijn om het materiaal of 3-4x te munten dat van luchtbuigingen moet worden ingediend. Een ander nadeel is dat gereedschap moet worden gekocht om te passen bij de hoek en dikte van elke gewenste bocht.

Toen de drukremmen eerst de controle van de diepte van de RAM hebben ontwikkeld, was erg moeilijk en het was gewoon gemakkelijker om nauwkeurige gereedschap te kopen en "Force " de gewenste hoek. Tegenwoordig maken minder dan 10% van de fabricagefaciliteiten gebruik van deze buigmethode.

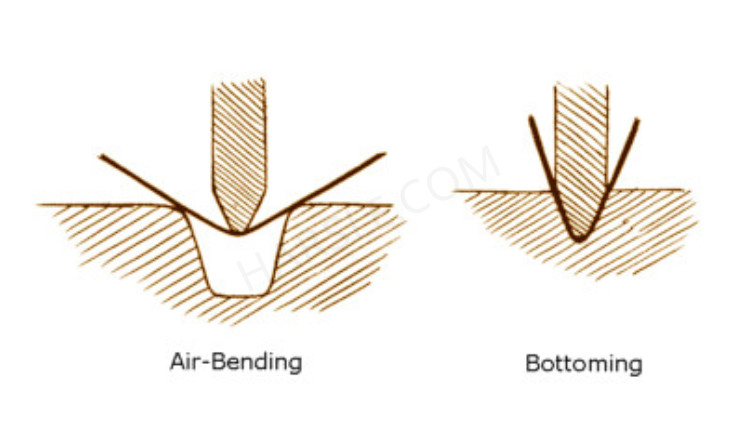

Luchtbuigen: Luchtbuigen (hierboven weergegeven) is eenvoudigweg het materiaal in een dobbelsteen drukken (van typisch 85 graden hoek) alleen ver genoeg om de gewenste hoek te bereiken plus elke veer-rug die het materiaal mogelijk heeft zodra de punch is ingetrokken. Het materiaal wordt nooit op de bodem van de dobbelsteen gedrukt en laat dus een kleine opening van lucht tussen het materiaal een matrijsbodem dus de naam "luchtbuigen. " Over het algemeen is dit de voorkeursmethode om in een persrem te buigen.

Het voordeel van dit type vormmethode is dat de matrijs alleen hoeft te worden gewijzigd als de materiaaldikte verandert, zodat elke hoek van plat tot 90 graden kan worden bereikt met dezelfde combinatie van punch en die gereedschap (meestal is de matrijsopening of breedte 8x dat 8x dat van de materiële dikte). Ook vereist dit type buiging veel minder tonnage om te bereiken.

Het nadeel van dit type buiging is dat hoeknauwkeurigheid sterk wordt beïnvloed door de materiaaldikte en de RAM -diepte moet worden aangepast naarmate de materiaaldiktes veranderen van molenloop naar molenblaasbouillon.
